Die TDK Corporation CGA5L3X8R1E155M160AB ist ein Hochleistungs-Keramik-Multilagenkondensator (MLCC), der speziell für anspruchsvolle automotive Anwendungen entwickelt wurde. Dieser kompakte Oberflächenmontage-Kondensator bietet außergewöhnliche Zuverlässigkeit und Leistung unter herausfordernden Umweltbedingungen.

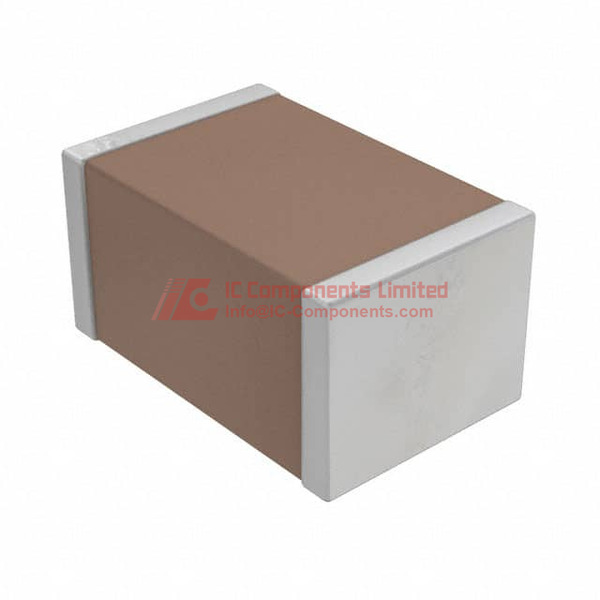

Mit einem robusten X8R-Temperaturkoeffizienten sorgt der Kondensator für stabile elektrische Eigenschaften in einem beeindruckenden Betriebstemperaturbereich von -55°C bis 150°C. Damit ist er ideal für Automobil-Elektronik, die extreme thermische Schwankungen ausgesetzt ist. Das kompakte Format von 1206 (bzw. 3216 im metrischen System) misst 3,20mm x 1,60mm und bietet eine platzsparende Lösung für dichte elektronische Designs.
Der Kondensator verfügt über eine Kapazität von 1,5µF mit einer Toleranz von ±20 % und eine Nennspannung von 25V, was eine konstante elektrische Leistung gewährleistet. Die AEC-Q200-Zertifizierung bestätigt seine automotive-Qualität und Zuverlässigkeit, sodass er die strengen Standards in der Automobilindustrie erfüllt.
Zu den wichtigsten Vorteilen zählen die Hochtemperaturleistung, die Oberflächenmontagefähigkeit und das kompakte Design. Das Produkt ist RoHS-konform und wird in einer Band- und Reel-Verpackung geliefert, was die Integration in automatisierte Fertigungsprozesse erleichtert.
Mögliche Anwendungsbereiche umfassen die Automobil-Elektronik, darunter Motorelektronik, Energiemanagementsysteme, Infotainmentsysteme sowie verschiedene Sensorschnittstellen, bei denen stabile Kapazitäten und Temperaturo dez resilience entscheidend sind.
Obgleich in den Spezifikationen keine spezifischen gleichwertigen Modelle erwähnt werden, könnten ähnliche TDK MLCC-Kondensatoren aus der CGA-Serie mit vergleichbaren X8R-Temperaturkennlinien und automotive-Ratings als alternative Optionen für Entwickler im Elektronikdesign dienen.
CGA5L3X8R1E155M160AB Schlüssige technische Merkmale
Kapazität 1,5 µF. Nennspannung 25 V. Toleranz ±20%. Diese keramischen Multilayer-Kapazitäten (MLCC) der Serie CGA von TDK bieten hohe Zuverlässigkeit bei stabilen Kapazitätswerten innerhalb eines weiten Temperaturbereichs von -55°C bis 150°C. Sie eignen sich ideal für den Einsatz in Automotive- und Hochzuverlässigkeits-Stromversorgungsnetzen, bei denen stabile elektrische Eigenschaften unter anspruchsvollen Umweltbedingungen erforderlich sind.
CGA5L3X8R1E155M160AB Verpackungsgröße
Verpackung in Spule (Tape & Reel, TR). Gehäusegröße 1206 (metrisch 3216). Maße 3,20 mm x 1,60 mm x 1,80 mm Dicke. Montageart Oberflächenmontage, MLCC. Verpackungscode 8141. Das kompakte 1206-Gehäuse ermöglicht eine platzsparende Bestückung auf Leiterplatten bei gleichzeitig hoher elektrischer Leistung.
CGA5L3X8R1E155M160AB Anwendung
Geeignet für Automotive-Elektronikschaltungen sowie andere Hochzuverlässigkeits-Stromkreise, bei denen eine stabile Kapazität unter rauen Umweltbedingungen gefordert ist. Für Anwendungen in der Fahrzeugtechnik, Industrieautomatisierung und in der Regelungstechnik, die hohe Anforderungen an Temperaturstabilität und Zuverlässigkeit stellen.
CGA5L3X8R1E155M160AB Merkmale
Dieses Mehrschicht-Keramik-Kondensator (MLCC) der CGA-Serie von TDK verfügt über einen X8R-Temperaturkoeffizienten, der eine stabile Kapazitätsleistung im Temperaturbereich von -55°C bis 150°C gewährleistet. Mit einer Nennspannung von 25 V und 1,5 µF ist er ideal für Glättungs-, Filter- und Entkopplungsfunktionen in der Automotive-Stromversorgung. Das Design widersteht hohen Temperaturen und mechanischen Belastungen, erfüllt die AEC-Q200 Automotive-Qualitätsstandards, und die Oberflächenmontage in Spule erleichtert die Automatisierung der Fertigung. Das Toleranzfenster von ±20% bietet ein ausgewogenes Verhältnis zwischen Kosten und Leistung für eine breite Palette industrieller und automobiler Anwendungen.
CGA5L3X8R1E155M160AB Qualitäts- und Sicherheitsmerkmale
Das Produkt entspricht den strengen AEC-Q200 Automotive-Qualitätsstandards und garantiert zuverlässige Leistung in anspruchsvollen Fahrzeugumgebungen. Es ist RoHS-konform und erfüllt somit Umwelt- und Sicherheitsbestimmungen. Die hohe Temperaturstabilität sowie eine robuste Vergussmasse sorgen für Langlebigkeit bei thermischer Belastung und mechanischer Vibration. Die Capacitors der CGA-Serie durchlaufen umfassende Fertigungs- und Testprozesse, um geringe Ausfallraten und eine lange Einsatzdauer in kritischen Anwendungen sicherzustellen.
CGA5L3X8R1E155M160AB Kompatibilität
Dieses MLCC ist kompatibel mit gängigen Automotive- und Industriestromkreis-Gehäusen und lässt sich nahtlos in Automotive-PCB-Designs integrieren. Das Standardgehäuse 1206 gewährleistet die Kompatibilität mit automatisierten Bestückungsmaschinen in der Oberflächenmontage. Der X8R- dielectric ermöglicht einen breiten Temperaturbereich und macht den Kondensator ideal für Umgebungen, die hohe thermische Zuverlässigkeit erfordern.
CGA5L3X8R1E155M160AB Datenblatt PDF
Für detaillierte technische Spezifikationen, empfohlene Schaltungsdesigns, Kennlinien und Montagestellungen laden Sie bitte das aktuelle und umfassendste Datenblatt des Capacitormodells CGA5L3X8R1E155M160AB direkt von unserer Webseite herunter.
