Der STMicroelectronics L6206PD013TR ist ein äußerst vielseitiger integrierter Schaltkreis (IC), der für eine Vielzahl von Anwendungen entwickelt wurde, darunter Gleichstrommotoren, Schrittmotoren und Spannungsregler. Dieses Bauteil gehört zur Kategorie der Leistungsmanagement-Integrated Circuits (PMICs) und fällt speziell unter die Klasse der Vollbrücken- und Halbbrücken-Treiber.
Zur Bewältigung von Konstruktionsherausforderungen verfügt der L6206PD013TR über eine Bootstrap-Schaltung, die eine effiziente und zuverlässige Steuerung induktiver Lasten ermöglicht. Er basiert auf BCDMOS-Technologie, was hohe Leistung und Robustheit gewährleistet. Das Gerät arbeitet innerhalb eines weiten Spannungsbereichs von 8V bis 52V, was es für verschiedene Stromversorgungsanwendungen geeignet macht.
Wichtige Spezifikationen des L6206PD013TR umfassen einen maximalen Ausgangsstrom von 5,6A pro Kanal sowie einen typischen Rds(on) von 300 Milliohm. Es ist ausgelegt für den Betrieb in einem Temperaturbereich von -25°C bis 125°C, was eine zuverlässige Leistung in unterschiedlichen Umweltbedingungen sicherstellt.
Zu den Hauptvorteilen des L6206PD013TR zählen seine Fähigkeit, sowohl Gleichstrom- als auch Schrittmotoren anzusteuern, sowie seine Anwendbarkeit in Spannungsreglerschaltungen. Das robuste Design mit integrierten Schutzfunktionen wie Strombegrenzung, Übertemperaturschutz und UVLO (Under Voltage Lock-Out) garantiert einen sicheren und zuverlässigen Betrieb.
Der L6206PD013TR ist kompatibel mit einer Vielzahl von Systemen und kann in unterschiedlichen Anwendungsbereichen eingesetzt werden, darunter industrielle Automatisierung, Robotersysteme, Haushaltsgeräte und Automobilanwendungen.
Obwohl es auch äquivalente oder alternative Modelle anderer Hersteller gibt, sticht der L6206PD013TR als bedeutende Lösung am Markt hervor. Einige alternative Modelle, die ähnliche Funktionen bieten, sind der L6208, eine weiterentwickelte Version mit zusätzlichen Merkmalen, sowie der L6203, ein einzelner Halbbrücken-Treiber.
Insgesamt ist der STMicroelectronics L6206PD013TR eine vielseitige und zuverlässige PMIC-Lösung, die die Anforderungen zahlreicher Anwendungen erfüllt. Er bietet robuste Leistung, fortschrittliche Funktionen und Kompatibilität mit verschiedenen Stromversorgungskonfigurationen.
L6206PD013TR Schlüssige technische Merkmale
Technische Hauptmerkmale: BCDMOS-Technologie, Halbbrücken-Ausgangskonfiguration (4), Ausgangsstrom pro Kanal: 2,8A, Spitzenstrom: 5,6A.
L6206PD013TR Verpackungsgröße

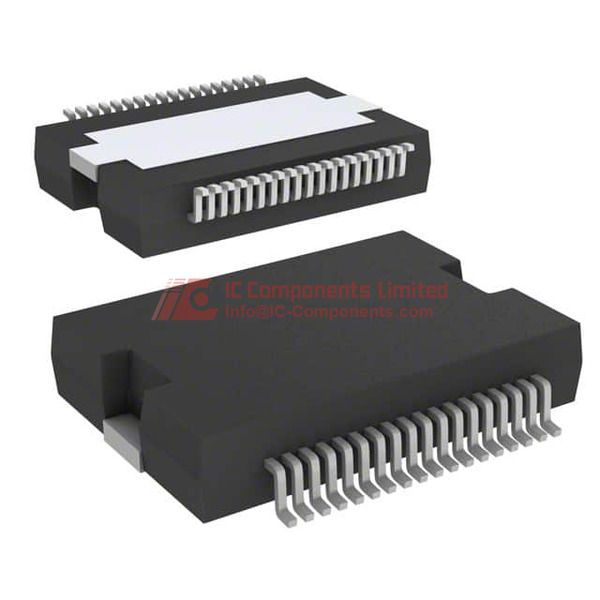

Verpackungsgröße: PowerSO-36, Gehäusetyp: HSSOP, Gehäuse / Case: 36-BSSOP (0,433" / 11,00 mm Breite) mit Freilaufpad, Montageart: Oberflächenmontage.
L6206PD013TR Anwendung
Eingesetzt in Gleichstrommotoren, Schrittmotoren und Spannungsreglern.
L6206PD013TR Merkmale
Ausstattung mit Bootstrap-Schaltung zur Verbesserung der Treiberleistung für Halbbrücken, Unterstützung für eine Vielzahl von Lastspannungen von 8 V bis 52 V, Schutzfunktionen wie Strombegrenzung, Übertemperaturschutz und UVLO (Unterspannungsschutz), Schnittstelle vom Typ Logic für einfache Integration mit Mikrokontrollern, Rds On (typisch) von 300 mOhm für effiziente Energieübertragung und Wärmeleistung.
L6206PD013TR Qualitäts- und Sicherheitsmerkmale
Schutz vor thermischer Überlastung für eine längere Lebensdauer und Zuverlässigkeit, Einhaltung RoHS-Richtlinien für bleifreie und umweltgerechte Herstellung, Feuchtigkeitsempfindlichkeitsstufe (MSL) 3 (168 Stunden) mit entsprechenden Handhabungsvorschriften.
L6206PD013TR Kompatibilität
Optimiert für den Einsatz mit induktiven Lasten, wie sie typischerweise in Motoren und Reglern vorkommen.
L6206PD013TR Datenblatt PDF
Auf unserer Website steht die maßgebliche Datenblatt-Dokumentation für das Modell L6206PD013TR zum Download bereit. Wir empfehlen, das Datenblatt direkt von dieser Seite herunterzuladen, um vollständige und präzise technische Spezifikationen zu erhalten.
