Der Micrel MIC2287 ist ein Hochleistungs-LED-Treiber und DC-DC-Boost-Regulator, der speziell für Hintergrundbeleuchtungsanwendungen bei elektronischen Displays entwickelt wurde. Dieses kompakte integrierte Schaltkreis bietet fortschrittliche Energieverwaltungsfunktionen in einem platzsparenden Oberflächenmontagegehäuse vom Typ TSOT-23-5, was ihn ideal für moderne tragbare elektronische Geräte macht.
Der IC verfügt über eine Step-up- (Boost-) Topologie, die eine effiziente Spannungsumwandlung ermöglicht und einen Eingangsspannungsbereich von 2,5 V bis 10 V abdeckt. Dadurch bietet er Flexibilität für verschiedene Stromversorgungs-Konfigurationen. Mit einem beeindruckenden Betriebstemperaturbereich von -40 °C bis 105 °C zeigt das Gerät eine robuste Leistung in vielfältigen Umweltbedingungen.
Zu den wichtigsten Funktionen gehören eine hochwirksame PWM- und analoge Dimmfunktion, die eine präzise Steuerung der LED-Helligkeit erlauben. Der integrierte Schaltkreis kann pro Kanal bis zu 750 mA liefern, was ihn geeignet macht für die Ansteuerung von LED-Hintergrundbeleuchtungen in Displays, mobilen Geräten, Automobilinterfaces und anderen elektronischen Anwendungen, die eine konstante und steuerbare Beleuchtung erfordern.
Das interne Schalterdesign und die Schaltfrequenz von 1,2 MHz tragen zu seiner kompakten Bauform und einer verbesserten Energieeffizienz bei. Dies macht den MIC2287 besonders attraktiv für Entwickler, die den Energieverbrauch und das Thermomanagement in platzbegrenzten elektronischen Systemen optimieren möchten.
Alternative Modelle auf dem Markt umfassen ähnliche LED-Treiberregler von Herstellern wie Texas Instruments (TPS61165), Linear Technology (LT3465) und Maxim Integrated (MAX8625), wobei die spezifischen Leistungsmerkmale variieren können.
Das Gerät erfüllt die RoHS-Richtlinien und verfügt über ein Oberflächenmontagegehäuse, was seine Attraktivität für die moderne Elektronikfertigung erhöht und eine nahtlose Integration in zeitgenössische elektronische Designs ermöglicht.
MIC2287CYD5-TR Schlüssige technische Merkmale
Herstellerteilennummer MIC2287CYD5-TR. Betriebstemperaturbereich von -40°C bis 105°C (TJ). Eine Ausgangskonfiguration.
MIC2287CYD5-TR Verpackungsgröße

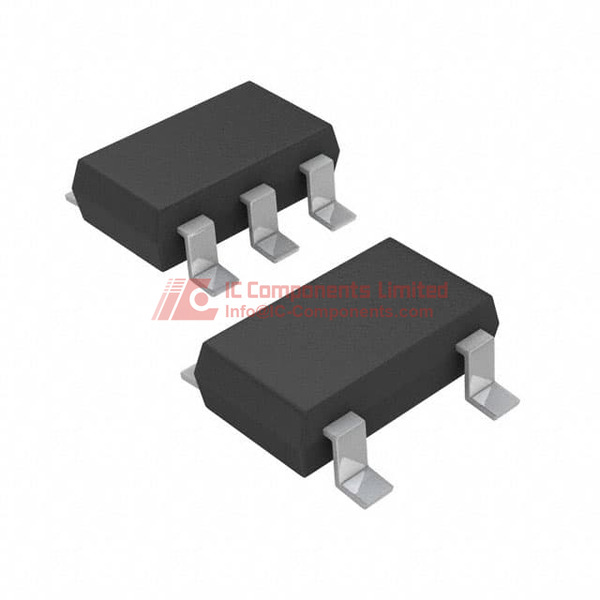

Typ TSOT-23-5. Gehäuse aus Halbleitermaterial mit Kunststoffverpackung. Kompakte SOT-23-5 Dünngehäuse, geeignet für Oberflächenmontage. Fünf Pins angeordnet für DC-DC-Spannungssteigerungsreglerfunktion mit integriertem Schalter. Effiziente Wärmedissipation bei kleinem Formfaktor, thermischer Widerstand geeignet bis zu 105°C Sockeltemperatur.
MIC2287CYD5-TR Anwendung
Dieser IC ist ein LED-Treiber sowie ein DC-DC-Spannungssteigerungsregler, optimiert für Hintergrundbeleuchtungen in tragbaren Elektronikgeräten, Display-Panels und anderen LED-Beleuchtungssystemen. Hohe Schaltfrequenz und integrierter Leistungsschalter machen ihn ideal für kompakte, batteriebetriebene Geräte, die eine geregelte LED-Stromversorgung mit PWM-Dimmfunktion benötigen.
MIC2287CYD5-TR Merkmale
Der MIC2287CYD5-TR integriert einen hocheffizienten Spannungssteigerungs-DC-DC-Regler mit internem 750 mA Schalter, was externe Leistungstransistoren überflüssig macht und Platz auf der Leiterplatte spart. Betriebsspannungsbereich von 2,5 V bis 10 V. Feste Schaltfrequenz von 1,2 MHz ermöglicht Einsatz kleiner externer Induktoren und Kondensatoren, was die Schaltungsgröße reduziert. Unterstützung für analoge und PWM-Dimm-Eingänge für flexible Helligkeitsregelung. Das dünne TSOT-23-5-Gehäuse erlaubt einfache Oberflächenmontage. Niedriger Ruhestrom für längere Batterielaufzeit. Betriebsbereich von -40°C bis 105°C. Eingebaute Schutzfunktionen wie Überstromschutz und thermischer Abschaltung für erhöhte Zuverlässigkeit.
MIC2287CYD5-TR Qualitäts- und Sicherheitsmerkmale
Das Produkt entspricht RoHS-Standards und ist frei von gefährlichen Substanzen. Integrierter Thermalschutzhinweis schützt vor Überhitzung, verbessert die Betriebssicherheit und Langlebigkeit. Überstromschutz schützt vor übermäßigen Stromstärken, die die Funktionstüchtigkeit des Geräts oder der angeschlossenen LEDs beeinträchtigen könnten. Die Herstellungsprozesse von Micrel/Microchip beinhalten strenge Qualitätskontrollen, um eine konstante Leistung und Zuverlässigkeit in anspruchsvollen Anwendungen zu gewährleisten.
MIC2287CYD5-TR Kompatibilität
Dieses MIC2287CYD5-TR-Modell ist kompatibel mit standardmäßigen SOT-23-5-Bauformen, die in Oberflächenmontagedesigns verwendet werden. Es lässt sich in bestehende LED-Treiber-Schaltungen integrieren, die eine Spannungssteigerung und PWM-Dimmung benötigen. Die Schaltfrequenz von 1,2 MHz ermöglicht den Einsatz einer Vielzahl handelsüblicher Induktoren und Kondensatoren, was die flexible Abstimmung und Optimierung erleichtert. Die Spannungs- und Stromwerte sind auf die Anforderungen typischer tragbarer Geräte abgestimmt, was es für eine breite Palette von LED-Hintergrundbeleuchtungen geeignet macht.
MIC2287CYD5-TR Datenblatt PDF
Für die umfassendsten technischen Details zum MIC2287CYD5-TR lädt der Kunde die offizielle Datenblattversion auf unserer Webseite herunter. Dort finden Sie die neueste Revision inklusive Anwendungshinweisen, detaillierten elektrischen Kennwerten und Designrichtlinien. Der Zugriff auf das Datenblatt garantiert die Verwendung validierter, herstellergeprüfter Informationen.
