Der CD74ACT253M96 ist ein Hochleistungs-Multiplexer- integrierter Schaltkreis, hergestellt von Texas Instruments, der für effiziente Signalverarbeitung und -wahl in elektronischen Systemen konzipiert wurde. Dieses Bauteil gehört zur 74ACT-Serie und bietet eine anspruchsvolle 2 x 4:1 Multiplexer- Konfiguration, die eine leistungsstarke Signalsteuerung in kompakten elektronischen Anwendungen ermöglicht.
Entwickelt für Vielseitigkeit, adressiert dieser integrierte Schaltkreis zentrale Herausforderungen bei der Signalverarbeitung, indem er es ermöglicht, mehrere Eingangssignale selektiv auf einen einzelnen Ausgang umzuschalten – bei hoher Geschwindigkeit. Das 16-SOIC-Gehäuse (Surface Mount) gewährleistet eine kompakte Integration und hohe mechanische Stabilität über einen breiten Betriebstemperaturbereich von -55 °C bis 125 °C, was ihn geeignet macht für anspruchsvolle Industrie- und Automobilanwendungen.
Der Multiplexer arbeitet mit einer Versorgungsspannung zwischen 4,5 V und 5,5 V und bietet robuste Ausgangsstromfähigkeiten von 75 mA sowohl hoch- als auch niedrigseitig, was eine zuverlässige Signalübertragung in verschiedenen elektronischen Schaltungen gewährleistet. Sein fortschrittliches Schnittstellendesign ermöglicht eine präzise Signalauswahl und -leitung, was ihn besonders wertvoll macht in digitalen Kommunikationssystemen, Telekommunikation und eingebetteten Steuerungssystemen.
Zu den wichtigsten Vorteilen zählen der niedrige Stromverbrauch, schnelle Umschaltzeiten und eine ausgezeichnete Störungsunempfindlichkeit, die in der 74ACT-Logikfamilie typisch sind. Das Bauteil bietet eine unabhängige Schaltkreffunktionalität, die eine flexible Signalverwaltung in komplexen elektronischen Designs ermöglicht.
Mögliche Anwendungsbereiche umfassen Telekommunikationsausrüstung, Computerperipherie, Industrieautomatisierung, Mess- und Prüfinstrumente sowie Automotive- Elektronikmodule, in denen eine präzise Signalsteuerung essenziell ist.
Äquivalente oder alternative Modelle in der Produktfamilie von Texas Instruments sind unter anderem der CD74HC253, der CD74HCT253 sowie der SN74ACT253, die ähnliche Multiplexing-Funktionen mit leichten Unterschieden in den elektrischen Eigenschaften und den Logikfamilien- Spezifikationen bieten.
Das RoHS-konforme Design und das Oberflächenmontage-Gehäuse des Bauteils erhöhen seine Eignung für die moderne Elektronikfertigung und sorgen für die Kompatibilität mit aktuellen Schaltungsdesign-Anforderungen.

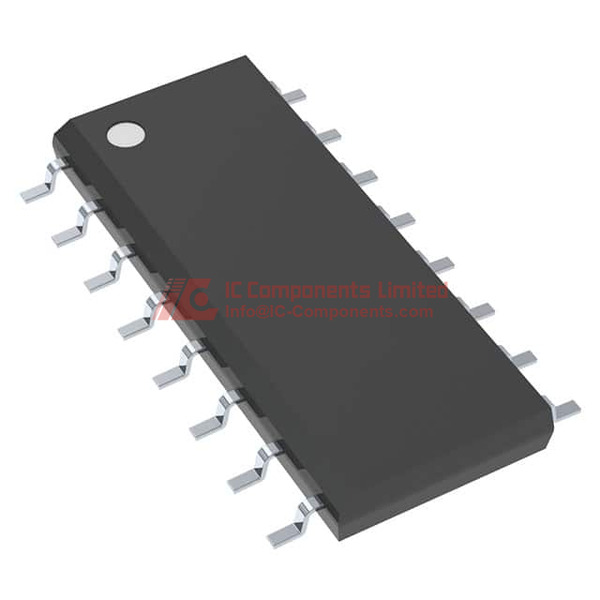

CD74ACT253M96 (1)
CD74ACT253M96 Schlüssige technische Merkmale
Der CD74ACT253M96 ist ein Multiplexer vom Typ: 2 x 4:1, mit unabhängiger Schaltung und einer Versorgungsspannung im Bereich von 4,5 V bis 5,5 V. Die Schaltungskonfiguration umfasst zwei unabhängige 4:1 Multiplexer, die eine flexible Signalsteuerung und Datenweiterleitung ermöglichen. Das Bauteil ist für einen breiten Temperaturbereich von -55°C bis +125°C ausgelegt und bietet eine Ausgangsleistung von jeweils 75 mA für hohe Belastbarkeit. Es verwendet fortschrittliche CMOS-Technologie für schnelle Schaltzeiten und geringen Stromverbrauch, geeignet für anspruchsvolle digitale Anwendungen.
CD74ACT253M96 Verpackungsgröße
Das Bauteil wird im Tape & Reel (TR) Verpackungstyp geliefert und befindet sich in einem 16-SOIC-Gehäuse mit einer Breite von 3,90 mm (0,154 Zoll). Der 16-polige SOIC-Gehäuse ist robust und für die Oberflächenmontage ausgelegt. Die Pins sind mit Gull-Wing-Leads ausgestattet, um eine sichere Befestigung auf Leiterplatten zu gewährleisten. Das Gehäuse ist standardmäßig eingegossen im Molded-Design, was Schutz und Langlebigkeit garantiert. Die Montage erfolgt oberflächenbasiert, was eine einfache und zuverlässige Fertigung ermöglicht.
CD74ACT253M96 Anwendung
Der CD74ACT253M96-Multiplexer findet breite Anwendung in digitalen Systemen, die eine Signalwahl, Datenrouting oder logisches Schalten erfordern. Er eignet sich für Schnittstellen-Schaltungen, direkte Digitale Synthese (DDS), Steuerpulte, Signalausbreitungsnetzwerke sowie alle elektronischen Anwendungen, bei denen mehrere Datenwege ausgewählt werden müssen. Das breite Temperaturdesign macht ihn ideal für den Einsatz in Industrieautomation, Telekommunikationsinfrastruktur und Mess- und Prüfsystemen, die hohe Zuverlässigkeit erfordern.
CD74ACT253M96 Merkmale
Das Produkt bietet duale 4-Kanal-Multiplexer mit 3-stufigen Ausgängen und zwei separaten Auswahlleitungen, was flexible Signalsteuerung ermöglicht. Die fortgeschrittene CMOS-Technologie sorgt für schnelle Schaltgeschwindigkeiten und niedrigen Stromverbrauch. Das breite Betriebstemperaturintervall von -55°C bis +125°C erlaubt den zuverlässigen Einsatz in kommerziellen sowie extremen industriellen und militärischen Umgebungen. Mit einer einzigen Versorgungsspannung zwischen 4,5 V und 5,5 V ist es kompatibel mit Standard-Digital-Logikpegeln. Das robuste 16-SOIC-Gehäuse mit Gull-Wing-Pins erleichtert die Oberflächenmontage und sorgt für stabile mechanische sowie elektrische Verbindungen. Das Bauteil unterstützt hohe Treiberfähigkeiten mit Ausgangsstrom bis zu 75 mA und garantiert Logikintegrität durch minimale Propagationsverzögerung und geringe Rauschentwicklung. Die RoHS-Konformität oder die Möglichkeit einer Lagerüberprüfung zeigen das Engagement für umweltbewusste Fertigung.
CD74ACT253M96 Qualitäts- und Sicherheitsmerkmale
Der CD74ACT253M96 basiert auf den strengen Qualitätsmanagementsystemen von Texas Instruments, welche Zuverlässigkeit und Konstanz in jeder Produktionscharge sichern. Umfassender ESD-Schutz gewährleistet die sichere Handhabung und Installation des Bauteils. Das robuste Gehäusedesign bietet Schutz gegen thermische und mechanische Belastungen. Vollständige Rückverfolgbarkeit und die Einhaltung internationaler Qualitätsstandards wie ISO 9001 unterstreichen Produktsicherheit und Authentizität. Optional kann RoHS-Konformität beantragt werden, was ihn besonders für umweltregulierte Branchen geeignet macht.
CD74ACT253M96 Kompatibilität
Dieses Bauteil gehört zur weit verbreiteten 74ACT-Logic-Serie und ist somit kompatibel mit anderen Texas Instruments 74-Serie Logik-ICs sowie einer Vielzahl an Industriestandards für digitale Logik. Das standardisierte Versorgungsspannungsniveau und das 16-SOIC-Gehäuse ermöglichen einen einfachen Austausch gegen ältere oder alternative 4:1-Multiplexer im gleichen Footprint. Es lässt sich problemlos mit Mikrocontrollern, FPGAs, DSPs und anderen digitalen Standard-ICs kombinieren, was maximale Flexibilität und einfache Integration in bestehende sowie neue Systeme gewährleistet.
CD74ACT253M96 Datenblatt PDF
Auf unserer Produktseite stellen wir das aktuellste und umfassendste Datenblatt für den CD74ACT253M96 bereit. Kunden wird dringend empfohlen, das offizielle Datenblatt von Texas Instruments herunterzuladen. Es enthält wichtige elektrische Spezifikationen, Anwendungs-Schaltungen, empfohlene Betriebsbedingungen sowie detaillierte mechanische Zeichnungen, die für Design, Entwicklung und Validierung unerlässlich sind.
