Der Analog Devices LTM4615IV\#PBF ist ein hochentwickeltes DC-DC-Konvertierungsmodul, das für fortschrittliches Energiemanagement in kompakten elektronischen Systemen konzipiert wurde. Dieses innovative Point-of-Load (PoL) Modul bietet außergewöhnliche Energieeffizienz und Vielseitigkeit und erreicht bis zu 95 % Wirkungsgrad auf allen seinen mehreren Ausgangskanälen.
Das Gerät stellt drei unabhängige Spannungs-Ausgänge bereit, die eine bemerkenswerte Flexibilität bieten: Zwei Kanäle mit einstellbarer Ausgangsspannung zwischen 0,8 V und 5 V sowie ein dritter Kanal mit einem Bereich von 0,4 V bis 2,6 V, wobei die maximale Ausgangsstromstärke jeweils bei 4 A, 4 A und 1,5 A liegt. Sein kompaktes Gehäuse im SMD-Format (15×15 mm, 144-BLGA-Modul) ermöglicht eine nahtlose Integration in raumkritische kommerzielle und IT-Geräte.
Entwickelt für anspruchsvolle Einsatzumgebungen, arbeitet das Modul zuverlässig im erweiterten Temperaturbereich von -40 °C bis 125 °C, bei Eingangsspannungen zwischen 2,38 V und 5,5 V. Das nicht-isolierte Design und die hohe Leistungsdichte machen es besonders geeignet für Anwendungen, die leistungsstarke, miniaturisierte Stromversorgungen erfordern.
Zu den wichtigsten Vorteilen zählen die außergewöhnliche Effizienz, der minimale Platzbedarf, die mehreren unabhängigen Spannungs-Ausgänge sowie die robuste thermische Leistungsfähigkeit. Das Modul ist ideal für kommerzielle IT-Anwendungen, Telekommunikationstechnik und fortschrittliche elektronische Systeme, die eine präzise, kompakte Stromversorgung benötigen.
Ähnliche Modelle auf dem Markt umfassen PoL-Konverter von Herstellern wie Texas Instruments, Linear Technology und anderen Modellen aus der LTM-Serie von Analog Devices. Ein detaillierter Vergleich der einzelnen Modelle erfordert jedoch eine technische Bewertung.
Der LTM4615IV\#PBF stellt eine zukunftsweisende Lösung für Ingenieure dar, die ausgeklügelte, platzsparende Stromversorgungstechnologien mit herausragenden Leistungsmerkmalen suchen.
LTM4615IV#PBF Schlüssige technische Merkmale
Der LTM4615IV#PBF ist ein kompakter, hocheffizienter, nicht-isolierter Point-of-Load (PoL) Spannungsregler-Modul, das drei synchronisierte Abwärtswandler integriert. Es bietet eine präzise Spannungsregulierung für drei unabhängige Ausgänge, mit einer Eingangsspannung von 2,38 V bis 5,5 V und einer maximalen Ausgangsleistung von bis zu 4 A für die ersten beiden Ausgänge bzw. 1,5 A für den dritten. Die Effizienz liegt bei bis zu 95%, was thermische Verluste minimiert und die Zuverlässigkeit erhöht. Das Modul ist für den Betrieb bei Temperaturen von -40°C bis +125°C ausgelegt und unterstützt parallele Betriebsmodi sowie Sequenzierung, was Flexibilität im Systemdesign ermöglicht.
LTM4615IV#PBF Verpackungsgröße

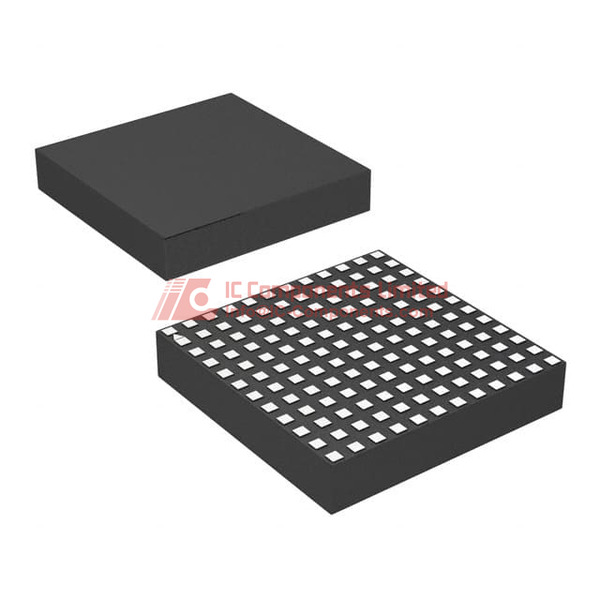

Das Gehäuse ist ein 144-LGA (Land Grid Array) Gehäuse mit den Maßen 15 mm x 15 mm x 2,8 mm. Es ist in einem 130736-Kapselungs-Code gefertigt und wird auf einem Tragebett geliefert. Das Modul ist für die Oberflächenmontage ausgelegt und bietet eine kompakte Bauform, ideal für platzsparende Anwendungen. Die Verpackung erfolgt in Trays, was eine effiziente Handhabung und Montage erleichtert.
LTM4615IV#PBF Anwendung
Dieses Modul wurde vorwiegend für LED-Beleuchtungssets und andere optoelektronische Anwendungen in Informationstechnologiegeräten (ITE) konzipiert. Es eignet sich besonders für komplexe Beleuchtungssteuerungen mit variierenden Spannungsanforderungen. Die hohe Effizienz und kompakte Bauform machen es ideal für industrielle, gewerbliche Beleuchtungs- und Display-Anwendungen, bei denen eine zuverlässige Stromversorgung und eine effiziente DC-DC-Wandler-Lösung benötigt werden.
LTM4615IV#PBF Merkmale
Der LTM4615 ist ein platzsparendes, hochwirksames Modul mit drei synchronen Abwärtswandlern, die eine präzise Spannungsregulierung liefern. Es unterstützt breite Eingangsspannungen von 2,38 V bis 5,5 V und ist mit integrierten Kompensationsnetzwerken sowie Power-MOSFETs ausgestattet, was das Leiterplatten-Design vereinfacht und den Bauteilaufwand reduziert. Das kleine Format (15 x 15 x 2,8 mm) ermöglicht dichte Bauanordnungen. Das Modul bietet eine hohe Effizienz von bis zu 95%, einen weiten Betriebstemperaturbereich, Schutzfunktionen gegen Überstrom, Übertemperatur und Unterspannung sowie Optionen für Parallelschaltung und Sequenzierung, was es vielseitig und zuverlässig macht.
LTM4615IV#PBF Qualitäts- und Sicherheitsmerkmale
Das Modul entspricht den RoHS-Richtlinien und ist auf Umweltverträglichkeit ausgelegt. Es verfügt über integrierte Schutzmechanismen wie Überstromschutz und thermischen Abschaltmodus, um Schäden bei Fehlfunktionen zu vermeiden. Der breite Betriebstemperaturbereich gewährleistet eine stabile Funktion in anspruchsvollen Umgebungen. Die Verpackung und das Gehäuse sichern die mechanische Unversehrtheit und schützen vor elektrostatischer Entladung. Als Produkt von Analog Devices unterliegt es strengen Qualitätskontrollen und umfangreichen Tests, um eine gleichbleibende Leistung und Langlebigkeit im Einsatz zu garantieren.
LTM4615IV#PBF Kompatibilität
Der LTM4615 ist vollständig kompatibel mit herkömmlichen Oberflächenmontageprozessen und lässt sich nahtlos in Systeme integrieren, die eine Mehrfachausgangs-DC-DC-Konvertierung aus einer oder zwei Spannungsquellen benötigen. Er unterstützt die Anbindung an Mikrocontroller und digitale Steuerungen über Enable-Pins und Spannungsprogrammierung. Das Modul ist geeignet für den Einsatz mit verschiedenen Standardstromversorgungen in modernen elektronischen Geräten und kann bestehende LED-Beleuchtungs- und Stromversorgungsdesigns im ADI-Ökosystem sowie in anderen Elektronikprodukten bequem aufrüsten oder ersetzen.
LTM4615IV#PBF Datenblatt PDF
Für die detailliertesten technischen Spezifikationen, Schaltplanintegration, Anwendungsnotizen und Zuverlässigkeitsdaten laden Sie bitte das offizielle Datenblatt des LTM4615 direkt von unserer Webseite herunter. So stellen Sie sicher, stets die neuesten Informationen, Designrichtlinien und Supportmaterialien zu erhalten, um eine effiziente Implementierung und Fehlerbehebung zu gewährleisten. Wir empfehlen dringend, das Datenblatt auf dieser Seite zu prüfen, um die volle Leistungsfähigkeit dieses fortschrittlichen DC-DC-Moduls auszuschöpfen.
Qualitätsvertrieb
IC-Components ist ein autorisierter Premiumpartner von Analog Devices und bietet hochwertige Originalprodukte, inklusive des LTM4615. Unser Anspruch ist Qualität, was sich in echten Komponenten, wettbewerbsfähigen Preisen und zuverlässigen Lieferketten widerspiegelt. Sie können auf unserer Webseite ein Angebot anfordern und profitieren von unserem technischen Fachwissen sowie unserer Lagerverfügbarkeit. Vertrauen Sie IC-Components als Ihren bevorzugten Partner, um hochwertige ADI-Produkte für LED-Beleuchtung, Stromregelung und andere demanding Anwendungen zu beziehen.
