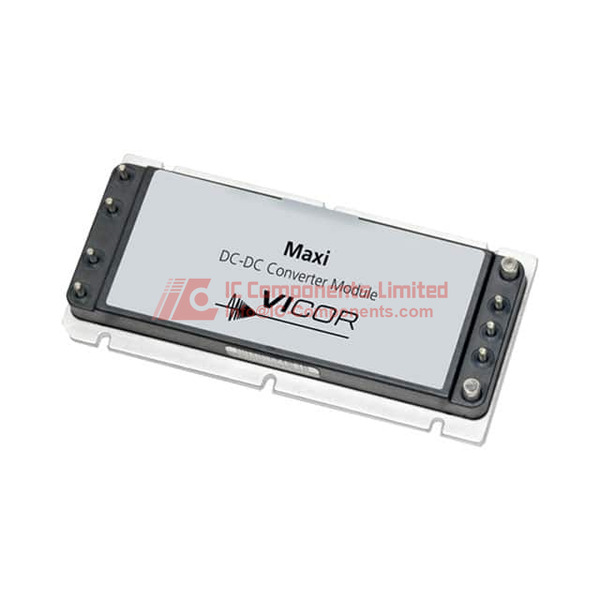

Der Vicor V300A12M500BL ist ein Hochleistungs-DC-DC-Wandler, der für eine robuste Stromversorgung in industriellen und gewerblichen Anwendungen entwickelt wurde. Dieses leistungsfähige, isolierte Modul gehört zur Vicor Maxi-Serie und bietet eine beeindruckende Leistung von 500W bei außergewöhnlicher Effizienz von 86 %. Entwickelt für den Betrieb in extremen Temperaturbereichen von -55 °C bis 100 °C, liefert der Wandler eine stabile 12V-Ausgangsspannung bei maximaler Strombelastung von 41,67A.
Das Gerät verfügt über ein kompaktes Full-Brick-Gehäuse mit den Maßen 4,60" x 2,20" x 0,62" und ist somit ideal für platzkritische elektronische Systeme geeignet. Das Durchsteckmontagedesign sorgt für eine einfache Installation in verschiedenen elektronischen Plattformen. Zu den wichtigsten Schutzfunktionen zählen Überspannungsschutz (OVP) und Unterspannungsauslösung (UVLO), die den Wandler und die verbundenen Geräte schützen.
Speziell für Informationstechnologie-Geräte (IT) entwickelt, kann dieser Wandler Eingangsspannungen von 180V bis 375V verarbeiten und bietet somit Flexibilität für unterschiedliche Stromversorgungsinfrastrukturen. Die beeindruckende Isolationsspannung von 3 kV gewährleistet eine robuste elektrische Trennung zwischen Eingang und Ausgang, erhöht die Systemzuverlässigkeit und Sicherheit.
Während der Fokus hauptsächlich auf gewerblicher und industrieller Elektronik liegt, eignet sich der V300A12M500BL besonders für Netzteile, Telekommunikationsgeräte, industriesteuerungen und anspruchsvolle Rechenumgebungen. Alternativ könnten in ähnlicher Leistungsklasse Geräte von Herstellern wie Lambda, Mean Well oder TDK Lambda mit vergleichbaren Spannungs- und Leistungsdaten infrage kommen.
Obwohl der Wandler nicht RoHS-konform ist, überzeugt er durch seine breite Betriebstemperatur und hohe Effizienz, was ihn zu einer vielseitigen Lösung für anspruchsvolle elektrische und elektronische Anwendungen macht.
V300A12M500BL Schlüssige technische Merkmale
Das V300A12M500BL verfügt über eine Ausgangsspannung von 12V und eine Ausgangsleistung von 500W. Der Eingangsspannungsbereich liegt zwischen 180V und 375V. Mit einem Wirkungsgrad von 86 % sorgt es für energieeffiziente Stromversorgung. Der Betriebstemperaturbereich reicht von -55 °C bis 100 °C, was eine zuverlässige Nutzung in verschiedenen Umgebungen garantiert.
V300A12M500BL Verpackungsgröße
Das Vollstein-Gehäuse des V300A12M500BL ist in der Encapsulation-Nummer 141011 ausgeführt. Die Abmessungen betragen 116,8 mm x 55,9 mm x 15,7 mm (4,60" x 2,20" x 0,62"). Der Montage-Typ ist Durchgangsloch. Die Pin-Konfiguration entspricht dem Standard für Vollstein-Module. Das Design ermöglicht eine effiziente Wärmeabfuhr innerhalb handelsüblicher elektronischer Geräte. Es handelt sich um einen isolierten DC-DC-Wandler mit einer Isolationsspannung von 3 kV.
V300A12M500BL Anwendung
Der V300A12M500BL Gleichstromwandler ist ideal für Anwendungen in der Informationstechnologie (IT) in gewerblichen Umgebungen geeignet. Durch seine hohe Leistungsdichte und das isolierte Module-Design eignet er sich hervorragend, um stabile 12V-Stromschienen in komplexen elektronischen Systemen bereitzustellen, die eine zuverlässige und hoch effiziente Stromumwandlung erfordern.
V300A12M500BL Merkmale
Dieses isolierte Modul gehört zur Maxi 500W-Serie von Vicor und unterstützt den Einzel-Ausgang bei 12V mit einer maximalen Stromabgabe von 41,67A. Es verfügt über wichtige Schutzfunktionen wie Überspannungsschutz (OVP) und Unterspannungsschutz (UVLO), um einen sicheren Betrieb zu gewährleisten und Schäden an verbundenen Systemen zu verhindern. Das Vollstein-Gehäuse ermöglicht eine robuste Montage mittels Durchgangsloch-Technologie für eine sichere mechanische und elektrische Verbindung. Der Betriebstemperaturbereich von -55 °C bis 100 °C garantiert zuverlässige Leistung in verschiedenen thermischen Umgebungen. Das Modul bietet eine Isolationsspannung von 3 kV, was die Sicherheit erhöht und die Systemintegrität durch Trennung von Eingangs- und Ausgangsmasse stärkt. Mit einer Effizienz von 86 % trägt es dazu bei, Energieverluste zu minimieren und die thermische Belastung zu reduzieren, was die Gesamtleistung und Lebensdauer des Systems verbessert.
V300A12M500BL Qualitäts- und Sicherheitsmerkmale
Der V300A12M500BL erfüllt zwar nicht die RoHS-Richtlinien, wurde jedoch mit strengen Qualitätskontrollen entwickelt, um die hohen Anforderungen gewerblicher Anwendungen zu erfüllen. Seine Isolationsspannung von 3 kV bietet einen starken Schutz vor elektromagnetischen Störungen und potenziellen Fehlern. Eingebaute Schutzschaltungen wie OVP und UVLO verbessern die Betriebssicherheit und verlängern die Lebensdauer des Moduls, indem sie Systemausfälle reduzieren. Die durchdachte thermische Management-Strategie sorgt für stabile Funktionen unter verschiedenen Umweltbedingungen, was die Zuverlässigkeit und den Erhalt der Bauteile gewährleistet.
V300A12M500BL Kompatibilität
Dieses DC-DC-Wandler ist mit einer Vielzahl gewerblicher IT-Systeme kompatibel, die eine isolierte 12V-Stromversorgung innerhalb vorgegebener Spannungs- und Stromgrenzen benötigen. Das standardisierte Vollstein-Formfaktor-Design und die Durchgangsloch-Montage garantieren eine einfache Integration in bestehende Stromversorgungsarchitekturen und ermöglichen unkomplizierte Upgrades oder Ersatz in modularen Stromversorgungssystemen. Die Maxi-Serie-Module von Vicor weisen einheitliche elektrische und mechanische Konfigurationen auf, was die Kompatibilität innerhalb multi-modularer Stromverteilungen unterstützt.
V300A12M500BL Datenblatt PDF
Für die detailliertesten technischen Spezifikationen und Leistungsdaten empfehlen wir dringend, das offizielle Datenblatt auf unserer Webseite herunterzuladen. Dieses umfassende Dokument enthält alle notwendigen Hinweise für die Designintegration, elektrische Eigenschaften, Pinbelegung, thermische Informationen und Anwendungshinweise, um die optimale Nutzung des V300A12M500BL DC-DC-Wandlers sicherzustellen. Das Datenblatt ist direkt auf dieser Seite zugänglich, um stets aktuelle und überprüfte Informationen zu gewährleisten.
