Der MIC5209-3.0YS ist ein linearer Spannungsregler- integrierter Schaltkreis (IC), hergestellt von Micrel/Microchip Technology. Er gehört zur Kategorie der Power Management Integrated Circuits (PMIC) und ist speziell als linearer Spannungsregler klassifiziert.
Dieses Produkt wurde entwickelt, um die Herausforderung der Bereitstellung einer stabilen und zuverlässigen Stromversorgung für verschiedene elektronische Anwendungen zu lösen. Der MIC5209-3.0YS verfügt über eine feste Ausgangsspannung von 3 V und kann eine Ausgangsleistung von bis zu 500 mA liefern, was ihn für eine Vielzahl von Niederspannungs-Schaltungen und Geräten geeignet macht.
Wichtige technische Daten des MIC5209-3.0YS umfassen:
Eingangsspannungsbereich bis zu 16 V
Ruhestrom von 170 μA
Hoher Power Supply Rejection Ratio (PSRR) von 75 dB bei 120 Hz
Geringe Dropout-Spannung von 0,6 V bei 500 mA Ausgangsleistung
Betriebstemperaturbereich von -40 °C bis 125 °C
Integrierte Schutzfunktionen wie Überstrom-, Übertemperaturund Verpolschutz
Die primären Vorteile des MIC5209-3.0YS umfassen sein kompaktes SOT-223-Gehäuse, effiziente Spannungsregulierung und robuste Schutzmerkmale. Dies macht ihn besonders geeignet für verschiedene Anwendungen, wie zum Beispiel:
Stromversorgung für Niederspannungs-Mikrocontroller, Sensoren und andere elektronische Geräte
Stabilisierung der Versorgungsspannung in tragbaren Elektronikgeräten, Industrieausrüstung und Fahrzeugsystemen
Ersatz für ältere oder weniger effiziente Spannungsregler-ICs in bestehenden Schaltungen
Bezüglich gleichwertiger oder alternative Modelle gehören dazu:
LP5907-3.0 (Texas Instruments)
AP7381-30 (Diodes Incorporated)
AZ1117-3.3 (Diodes Incorporated)
AP2127K-3.3 (Diodes Incorporated)
Diese alternativen Modelle bieten möglicherweise ähnliche Funktionalität, Leistung und Gehäuseoptionen, sodass Entwickler die geeignete Lösung für ihre spezifischen Anforderungen auswählen können.
MIC5209-3.0YS Schlüssige technische Merkmale
Der MIC5209-3.0YS ist ein stabiler Linear-Spannungsregler, der eine fixierte Ausgangsspannung von 3 V mit einem maximalen Ausgangsstrom von 500 mA liefert. Er arbeitet in einem Temperaturbereich von -40°C bis +125°C und ist für eine Vielzahl von Anwendungen geeignet, bei denen eine stabile Stromversorgung erforderlich ist.
MIC5209-3.0YS Verpackungsgröße

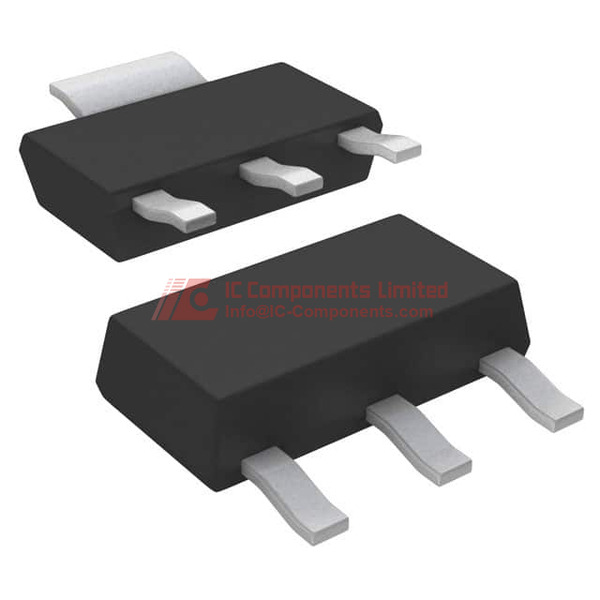

Der MIC5209-3.0YS wird in einer SOT-223-Gehäuseform geliefert und ist in Röhrenverpackung erhältlich, was eine einfache Handhabung und Montage ermöglicht.
MIC5209-3.0YS Anwendung
Der Spannungsregler eignet sich hervorragend für die Entwicklung und den Betrieb von Anwendungen, die eine präzise, fixe Linearspannungsversorgung erfordern, wie z.B. mobile Geräte, Messinstrumente und eingebettete Systeme.
MIC5209-3.0YS Merkmale
Der MIC5209-3.0YS bietet eine stabile Ausgangsspannung von 3 V bei einem maximalen Ausgangsstrom von 500 mA. Mit einer typischen Dropout-Spannung von 0,6 V bei Vollast sorgt er für hohe Effizienz. Er unterstützt einen Eingangsspannungsbereich bis zu 16 V, besitzt eine hervorragende Stromversorgungssperrung (PSRR) von 75 dB bei 120 Hz, einen geringen Ruhestrom von 170 µA sowie integrierten Schutz gegen Überstrom, Übertemperatur und Verpolung.
MIC5209-3.0YS Qualitäts- und Sicherheitsmerkmale
Der MIC5209-3.0YS entspricht den RoHS-Richtlinien und ist bleifrei. Das Moisture Sensitivity Level (MSL) beträgt 3, was einen Schutz vor Feuchtigkeit während Lagerung und Handhabung gewährleistet.
MIC5209-3.0YS Kompatibilität
Dieses Bauteil ist speziell für die Oberflächenmontagetechnologie (SMT) konzipiert und kompatibel mit industrieweit üblichen Standards wie dem TO-261-4 und TO-261AA (SOT-223) Gehäuseformat.
MIC5209-3.0YS Datenblatt PDF
Für die detailliertesten und zuverlässigsten Informationen über den MIC5209-3.0YS wird empfohlen, das Datenblatt im PDF-Format von unserer Website herunterzuladen.
