Der AD7524KP ist ein Hochleistungs-8-Bit-Digital-Analog-Wandler (DAC) von Analog Devices, der für die präzise Erzeugung analoger Signale in verschiedenen elektronischen Anwendungen entwickelt wurde. Dieser integrierte Schaltkreis bietet eine robuste Lösung für die Umwandlung digitaler Signale in analoge Ausgänge mit außergewöhnlicher Genauigkeit und Zuverlässigkeit.
Der Wandler ist mit einer Parallel-Daten-Schnittstelle und der R-2R-Architektur konstruiert, was eine effiziente digitale-zu-analoge Signalumsetzung in einer Vielzahl elektronischer Systeme ermöglicht. Das Gerät unterstützt sowohl digitale als auch analoge Versorgungsspannungen zwischen 5V und 15V, wodurch es vielseitig für unterschiedliche Schaltungsdesigns einsetzbar ist. Seine 8-Bit-Auflösung erlaubt 256 unterschiedliche analoge Ausgangsstände und sorgt für eine relativ feine Signalauflösung.
Zu den wichtigsten Merkmalen gehören die Differenzialausgangsfähigkeit, die zur Rauschreduzierung und Signalqualität beiträgt, sowie eine schnelle Einschwingzeit von 500ns, die Hochgeschwindigkeits-Signalverarbeitung unterstützt. Der Wandler ist speziell für Oberflächenmontage (SMD) ausgelegt und arbeitet zuverlässig in einem weiten Temperaturbereich von -40°C bis 85°C.
Der AD7524KP adressiert zentrale Herausforderungen bei der Signalgenerierung, indem er eine kompakte, präzise Wandlerversion mit einer maximalen linearen Nichtlinearität (INL/DNL) von ± 0,5 LSB bietet. Sein gepufferter Stromausgang gewährleistet stabile Signalübertragung und Kompatibilität mit verschiedenen analogen Schaltungsdesigns.
Hauptanwendungsbereiche sind Messtechnik, Telekommunikation, Signalgeneration, Datenaufnahme- und Steuerungssysteme sowie industrielle Automatisierung. Dank der flexiblen Spannungsanforderungen und der robusten Leistungsfähigkeit eignet sich das Gerät auch für Embedded-Systeme und Präzisionsmessungen.
Alternative oder gleichwertige Modelle in derselben Produktkategorie sind unter anderem:
AD7524JN - Ein ähnlicher 8-Bit-DAC mit leicht abweichenden Temperaturangaben
DAC8043 von Texas Instruments
MAX5159 von Maxim Integrated
LTC1257 von Linear Technology

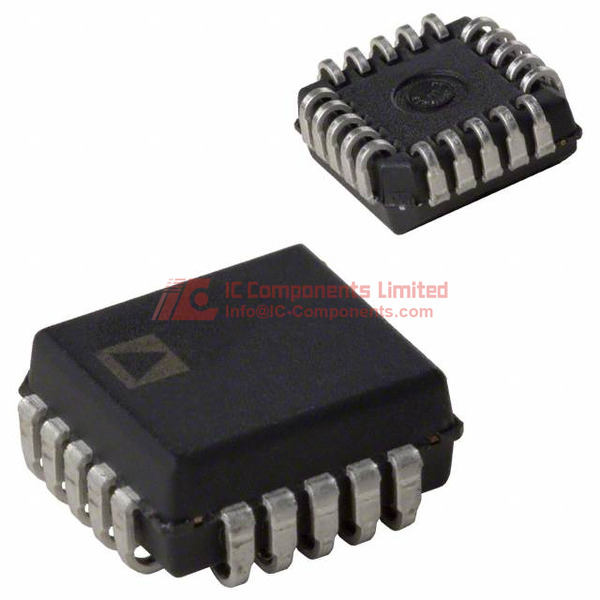

Der AD7524KP ist in einem 20-poligen PLCC-Gehäuse (Plastic Leaded Chip Carrier) verpackt, was eine einfache Integration in kompakte elektronische Designs ermöglicht. Obwohl das Bauteil aufgrund des Bleigehalts nicht RoHS-konform ist, bleibt es eine zuverlässige Wahl für spezialisierte Anwendungen, die eine präzise analoge Signalübertragung erfordern.
AD7524KP Schlüssige technische Merkmale
Der AD7524KP ist ein 8-Bit-Digital-Analog-Wandler (DAC) mit R-2R-Architektur, die eine zuverlässige und präzise analoge Ausgabe gewährleistet. Das Gerät unterstützt eine Versorgungsspannung von 5 V bis 15 V und bietet einen gepufferten Stromausgangstyp, der die Fähigkeit zum Ansteuern von Lasten verbessert. Die Ansprechzeit beträgt nur 500 ns, was Hochgeschwindigkeitsanwendungen ermöglicht. Es verfügt über eine Parallel-Daten-Schnittstelle für den Eingang, mit außenliegenden Referenztypen für Flexibilität und Genauigkeit in verschiedenen Anwendungen. Der differentiell ausgelegte Ausgang sorgt für eine erhöhte Signalintegrität und reduziert Störungen.
AD7524KP Verpackungsgröße
Der AD7524KP ist in einem 20-PLCC-Gehäuse (9x9 mm) untergebracht. Das Gehäuse besteht aus bleihaltigem Material und entspricht nicht den RoHS-Richtlinien. Die Verpackung erfolgt auf Rolle. Die thermischen Eigenschaften umfassen einen Betriebstemperaturbereich von -40 °C bis 85 °C. Die elektrischen Eigenschaften: Versorgungsspannung für sowohl analoge als auch digitale Schaltungen liegt zwischen 5 V und 15 V.
AD7524KP Anwendung
Ideal für Datenerfassungssysteme geeignet, geeignet für Hochgeschwindigkeits-Automatisierungssysteme und im Einsatz bei präzisen Steuerungssystemen, die eine schnelle und genaue digitale-zu-analoge Wandlung erfordern.
AD7524KP Merkmale
Der AD7524KP bietet eine hohe Leistung mit einer R-2R-Architektur, unterstützt Spannungsversorgung zwischen 5 V und 15 V, verfügt über einen gepufferten Stromausgang, eine schnelle Ansprechzeit von nur 500 ns, eine parallele Eingangsschnittstelle sowie differenzielle Ausgänge zur Verbesserung der Signalqualität und Rauschreduzierung.
AD7524KP Qualitäts- und Sicherheitsmerkmale
Neigungsgrad gegen Feuchtigkeit ist Level 1 (unbegrenzt), was auf eine hohe Beständigkeit gegen Feuchtigkeit hinweist. Das Gehäuse beinhaltet bleihaltige Komponenten und entspricht nicht den RoHS-Richtlinien. Das Bauteil wurde für einen zuverlässigen Betrieb im industriellen Temperaturbereich von -40 °C bis 85 °C ausgelegt.
AD7524KP Kompatibilität
Entwickelt für nahtlose Integration in Systeme, die eine Hochgeschwindigkeits-Digitale-zu-Analoge-Wandlung erfordern. Kompatibel mit verschiedenen Mikrocontrollern und Prozessoren, welche eine parallele Schnittstelle unterstützen.
AD7524KP Datenblatt PDF
Das detaillierteste und autoritativste Datenblatt für den AD7524KP ist auf unserer Website verfügbar. Wir empfehlen, das Datenblatt direkt von der aktuellen Seite herunterzuladen, um stets die neuesten und genauesten Informationen zu erhalten.
