Vision Electronics in DOBOT Atom-Style Humanoid Robots: RGB-D-Kameras, Tiefensensing, KI-Vison und Echtzeitsteuerung

Humanoide Roboter wie der DOBOT Atom sind auf Vision Electronics angewiesen, um visuelle Informationen aus ihrer Umgebung zu erfassen, zu verarbeiten, zu analysieren und zu interpretieren. Während die spezifische Hardware in verschiedenen Robotern variieren kann, ist die zugrunde liegende Vision-Architektur oft ähnlich. Dieser Artikel erklärt, wie Kamerasensoren, Bildsignalverarbeitungselektronik, Mikrocontroller, SoCs, KI-Prozessoren, Kommunikationsschnittstellen und Feedback- Regelungssysteme zusammenarbeiten, um die visuelle Wahrnehmung und den Echtzeitbetrieb von Robotern zu unterstützen. Die im Artikel vorgestellten IC-Modelle sind praktische Beispiele für Komponenten, die häufig in ähnlichen Anwendungen der Vision Electronics verwendet werden.

Katalog

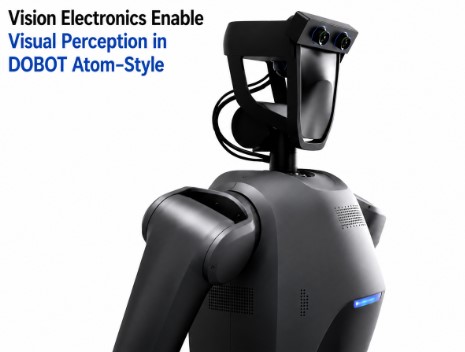

Abbildung 1. Vision Electronics ermöglichen Wahrnehmung in DOBOT Atom-Style humanoiden Robotern

Was tun Vision Electronics in DOBOT Atom-Style Humanoid Robots?

Vision Electronics in humanoiden Robotern im DOBOT Atom-Stil folgt einer Signalkette der Bildaufnahme, Verarbeitung, KI-Inferenz, Datenübertragung und Steuerungsfeedback. Der Prozess beginnt, wenn Kamerasensoren Licht und visuelle Informationen aus der Umgebung erfassen. Die Signalverarbeitungselektronik konvertiert dann den Sensorausgang in digitale Bilddaten und verbessert die Bildqualität durch Filter- und Verbesserungsfunktionen. Mikrocontroller und SoCs steuern den Fluss von visuellen Daten und verteilen sie an die KI-Verarbeitungshardware. KI-Prozessoren analysieren die Bilder, um Objekte zu identifizieren, Gesichter und Gesten zu erkennen, Tiefe und Bewegung zu schätzen und die Umgebung zu verstehen. Die resultierenden Informationen werden an das Robotersteuerungssystem gesendet, das Navigation, Hindernisvermeidung, Interaktion und Bewegung in Echtzeit anpasst.

Vis Signalschaltung: Von Kamerazufluss zu Roboteraktion

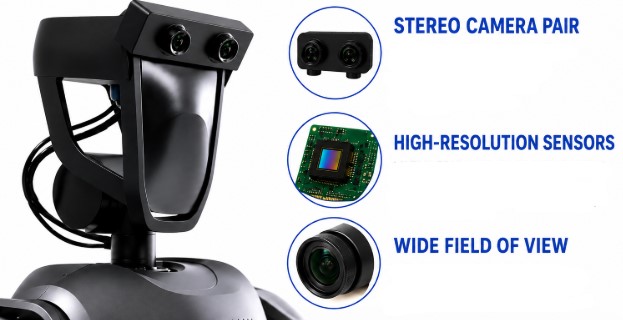

Abbildung 2. Von Kamerazufluss zu Roboteraktion

Kamerasensoren sind die primäre Quelle visueller Informationen in DOBOT Atom-ähnlichen humanoiden Robotern. Öffentlich verfügbare Informationen deuten darauf hin, dass das Vision-System mehrere Kameratechnologien integrieren könnte, einschließlich Full HD Binokular-Kameras, RGB-Kameras, RGB-D-Kameras und Tiefensensor-Module wie das Intel RealSense D455. Als zentraler Bestandteil der Vision-Elektronik im DOBOT Atom-Style verwenden Binokular-Kameras doppelte synchronisierte Bildsensoren, um Tiefenwahrnehmung und Objekterkennung durch stereoskopisches Sehen zu unterstützen, was die Funktionalität ermöglicht, die typischerweise mit einem Binokular-Vision-Roboter assoziiert wird. RGB-D-Kameras kombinieren Farbabbildung mit Tiefenmessung, um dreidimensionale Umweltdaten zu erzeugen, was sie für einen RGB-D-Kameraroboter geeignet macht, während dedizierte Tiefensensor-Module die Distanzmessfähigkeiten unterstützen, die in einem Tiefenkameraroboter erforderlich sind. Gemeinsam erfassen diese Vision-Elektronik visuelle Informationen für Objekterkennung, Navigation, Hindernisvermeidung, Umweltkartierung und Mensch-Roboter-Interaktion Aufgaben.

Kameras und Tiefensensormodelle: RGB, Binokular, RGB-D, ToF und LiDAR

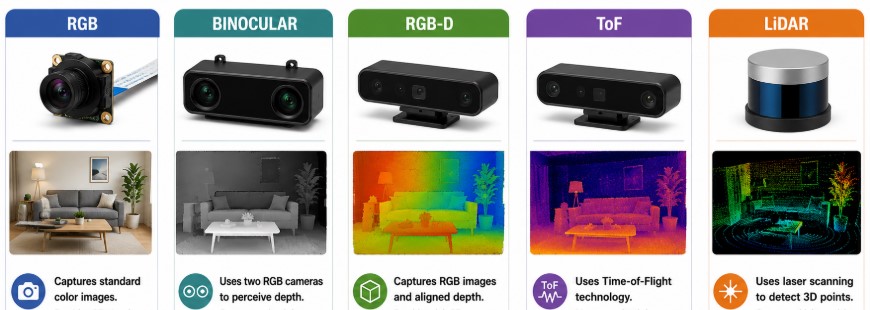

Abbildung 3. RGB, Binokular, RGB-D, ToF und LiDAR

Kameras und Tiefensensoren liefern die ersten visuellen Eingaben für DOBOT Atom-ähnliche humanoide Roboter. RGB-Sensoren erfassen Farbbilder, Binokular-Kameras schätzen die Tiefe aus zwei Blickwinkeln, RGB-D-Kameras liefern Farb- und Distanzdaten, und ToF- oder LiDAR-Sensoren messen den Objektabstand durch reflektiertes Licht. Diese Geräte liefern nur Bildrahmen, Tiefenkarten oder Entfernungswerte. ISP, KI-Verarbeitung und Robotersteuerungsentscheidungen werden in den folgenden Abschnitten behandelt.

Sensortyp	Beispielmodell	Hersteller	Nutzung der Vision
RGB-Bildsensor	Sony IMX415	Sony	Hochauflösende Bildaufnahme
RGB-Bildsensor	Sony IMX577	Sony	Eingebettete Vision-Kameramodule
Global Shutter Sensor	AR0234CS	onsemi	Aufnahme von bewegten Objekten mit weniger Verzerrung
RGB-D Kamera-Modul	Intel RealSense D455	Intel	Tiefenwahrnehmung und Objekterkennung
Multi-Zonen ToF-Sensor	VL53L5CX	STMicroelectronics	Kurzstrecken-Tiefen-Zonenerkennung
ToF-Abstandssensor	VL53L1X VL53L1X ST 1141 In Stock: 16437 pcs	STMicroelectronics	Nähe und Kollisionserkennung
LiDAR-Modul	TFMini-S	Benewake	Kompakte Tiefensensorik
2D LiDAR-Modul	RPLIDAR A1 / A2	Slamtec	Kartierung und breitere Hindernisüberprüfung

ISP und Vision SoCs für die Verarbeitung von Kameradaten

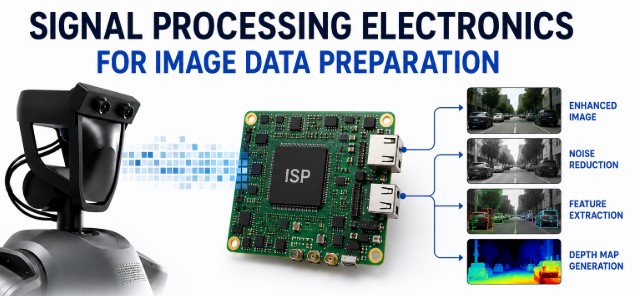

Abbildung 4. ISP und Vision SoCs für die Verarbeitung von Kameradaten

ISP (Bildsignalprozessor) und Vision SoC (System-on-Chip) Geräte verarbeiten Rohbilddaten, die von Kamerasensoren erfasst werden, bevor sie von Computer Vision und KI-Algorithmen genutzt werden. Diese Geräte führen Funktionen wie Rauschunterdrückung, Belichtungssteuerung, Farbkorrektur, Weißabgleich, HDR-Verarbeitung, Bildverbesserung, Bildskalierung und Videoformatierung durch. Vision SoCs verwalten auch Kamera-Schnittstellen, koordinieren den Datenfluss, führen Vision-Algorithmen aus und unterstützen KI-Inferenzaufgaben wie Objekterkennung, Gesichtserkennung, Gestenverfolgung, Tiefenschätzung und Szenenverständnis. In humanoiden Robotern helfen ISP- und Vision-SoC-Geräte, die Rohsensorausgabe in verwendbare visuelle Informationen für Navigation, Umweltbewusstsein, Hindernisvermeidung und Mensch-Roboter-Interaktion umzuwandeln.

KI-Vision-Prozessoren für Objekterkennung, Gestenerkennung und Szenenverständnis

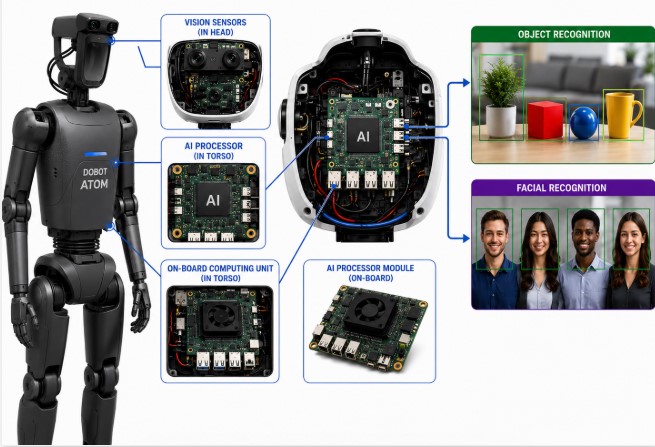

Abbildung 5. KI-Prozessoren für visuelle und Gestenerkennung sowie Szenenverständnis

KI-Prozessoren bieten die Rechenleistung, die für visuelle Wahrnehmung und Entscheidungsfindung in humanoiden Robotern im Stil von DOBOT Atom erforderlich ist. Basierend auf öffentlich verfügbaren Informationen unterstützen diese Systeme die Vision-Language-Action (VLA) Technologie, die visuelle Wahrnehmung, Sprachverständnis und Aktionsgenerierung innerhalb eines einheitlichen KI-Rahmens kombiniert. Nachdem Kameras, RGB-D-Sensoren und LiDAR Umweltdaten gesammelt haben, führen KI-Prozessoren Computer Vision-Algorithmen zur Objekterkennung, Gesichtserkennung, Gestenerkennung, Tiefenschätzung, Szenenverständnis, Körperhaltungsverfolgung, Handbewegungsanalyse und Obstacle Awareness aus. Gestenerkennung ermöglicht es dem Roboter, Handsignale, Zeigrichtungen, Winken und andere menschliche Aktionen für kontaktlose Interaktion und Aufgabenausführung zu identifizieren. Die verarbeiteten Informationen helfen dem Roboter, Objekte zu lokalisieren, Personen zu erkennen, Gesten zu interpretieren, seine Umgebung zu verstehen und Manipulations- sowie Navigationsaufgaben zu unterstützen. Hochleistungs-KI-Computing-Plattformen ermöglichen es diesen Funktionen, in Echtzeit zu arbeiten und autonomes sowie interaktives Roboterverhalten zu unterstützen.

11

Die oben genannten IC-Modelle sind repräsentative Beispiele, die häufig für die KI-Vision-Verarbeitung in robotischen und eingebetteten Vision-Anwendungen verwendet werden.

Vision-Daten-Schnittstellen: MIPI CSI-2, USB 3.1, Ethernet, GMSL und FPD-Link

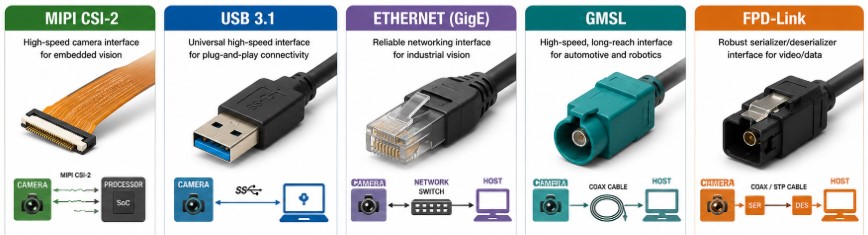

Abbildung 6. MIPI CSI-2, USB 3.1, Ethernet, GMSL und FPD-Link

Vision-Daten-Schnittstellen übertragen Bild- und Sensordaten zwischen Kameras, Prozessoren und Steuerungssystemen innerhalb humanoider Roboter. Nachdem Kamerasensoren visuelle Informationen erfasst haben, transportieren Kommunikationsschnittstellen die Bilddaten zu Mikrocontrollern, Vision-Prozessoren und KI-Computing-Plattformen zur weiteren Analyse. Diese Schnittstellen müssen hohe Datenraten, geringe Latenz und zuverlässige Kommunikation unterstützen, um die Echtzeit-Visualisierung, Navigation, Objekterkennung, Gestenerkennung und Robotersteuerung innerhalb eines Robotervisionssystems zu ermöglichen.

Häufige Beispiele sind MIPI CSI-2 für direkte Hochgeschwindigkeitsverbindungen zwischen Kamera und Prozessor, USB 3.1 für hochbandbreitige Visiokameras und Gigabit-Ethernet für netzwerkbasierte Kamerasysteme. Für Anwendungen, die längere Kabelwege und größere Störsicherheit erfordern, werden GMSL (Gigabit Multimedia Serial Link) und FPD-Link III häufig verwendet, um Video-, Steuerdaten und Synchronisationssignale zwischen verteilten Kameras und Verarbeitungseinheiten zu übertragen. Diese Schnittstellen tragen dazu bei, dass visuelle Daten genau und effizient im gesamten Robotervisionssystem geliefert werden. Die in der nachstehenden Tabelle aufgeführten Schnittstellen-ICs sind repräsentative Beispiele, die in Vision- und Robotikanwendungen verwendet werden.

Schnittstelle Funktion	Beispielprodukt	Hersteller	Hauptrolle
USB 3.1 Schnittstellencontroller	CYUSB3014-BZXI / EZ-USB FX3	Infineon Technologies	Hochgeschwindigkeits-Bilddatenübertragung zwischen Kamerahardware und Hostprozessoren
Gigabit Ethernet PHY	KSZ9031RNX KSZ9031RNX N/A MICRCOHIP QFN48 In Stock: 113 pcs	Microchip Technology	10/100/1000 Mbps Ethernet PHY für vernetzte Sichtsysteme
GMSL Serializer	MAX9295A	Analog Devices	Langstreckenübertragung von Kameravideo
GMSL Deserializer	MAX9296A	Analog Devices	Empfängt seriell übertragene Kameravideodaten
FPD-Link III Serializer	DS90UB953-Q1 DS90UB953-Q1 TEXAS INSTRUMENTS 583 In Stock: 32450 pcs	Texas Instruments	Kamera-Serializer für die Hochgeschwindigkeits-Bilddatenübertragung
FPD-Link III Deserializer	DS90UB954-Q1 DS90UB954-Q1 TEXAS INSTRUMENTS 583 In Stock: 32550 pcs	Texas Instruments	Empfängt und aggregiert hochgeschwindigkeits Kamera-Daten
Drahtloser Controller	ESP32 ESP32 ESP In Stock: 23322 pcs	Espressif Systems	Niedrigere drahtlose Konfiguration, Überwachung oder Hilfsdatenübertragung

Vision-zu-Aktion Steuerung in humanoiden Robotern

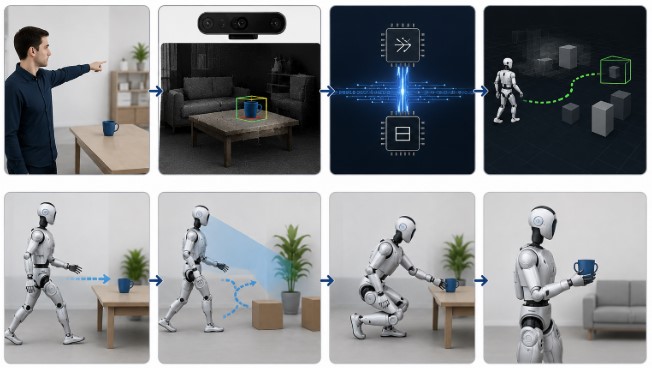

Abbildung 7. Vision-zu-Aktion Steuerfluss in humanoiden Robotern

Nachdem Kameras, Tiefensensoren und KI-Prozessoren Objekte, Hindernisse, Gesten oder Bewegungen in der Umgebung identifiziert haben, müssen die resultierenden Steuerinformationen an das Bewegungssystem des Roboters zur physischen Aktion übermittelt werden. Die Kommunikationselektronik bietet den Weg für die Übertragung von Daten zwischen Bildverarbeitungsprozessoren, Systemcontrollern, Sensoren und Aktuator-Subsystemen. Als ein wichtiger Teil der Elektronik für die Sicht von humanoiden Robotern übertragen diese Geräte Objektkoordinaten, Zielpositionen, Hindernisstandorte, Bewegungsbahnen und Navigationsbefehle, die aus der visuellen Analyse generiert werden, und ermöglichen damit Echtzeitreaktionen auf sich ändernde Umweltbedingungen.

Für hochbandbreitige Kameradaten kann die Visionsebene je nach Kameraposition, Kabellänge, Geräuschpegel und Verarbeitungsarchitektur USB, Ethernet, GMSL, FPD-Link oder MIPI CSI-2 verwenden. Niedrigdatenrate-Drahtlosverbindungen können für die Überwachung oder Konfiguration genutzt werden, sollten jedoch nicht als der Hauptweg für Echtzeit-Kamerastreams betrachtet werden.

Wenn beispielsweise eine Person auf ein bestimmtes Objekt zeigt, können die Kameras und KI-Visionsprozessoren des Roboters die Geste erkennen, den Standort des Objekts bestimmen und seine Position in der umgebenden Umgebung berechnen. Die Kommunikationselektronik überträgt dann diese Informationen an den Robotercontroller, der Bewegungsbefehle für die Arme, Hände oder das Fortbewegungssystem generiert. Der Roboter kann anschließend das Ziel ansteuern, Hindernisse auf dem Weg vermeiden und Aktionen wie das Aufnehmen, Inspizieren oder Liefern des Objekts ausführen. Diese Sequenz demonstriert, wie visuelle Wahrnehmung in koordinierte physische Aktionen in Echtzeit umgewandelt wird.

Empfohlene Modelle für Visionselektronik für humanoide Roboteranwendungen

Visionsysteme verlassen sich auf mehrere Arten integrierter Schaltungen, um visuelle Informationen zu erfassen, zu verarbeiten, zu analysieren und zu übertragen. Während die spezifische Hardware, die im DOBOT Atom verwendet wird, nicht öffentlich bekannt gegeben wurde, stellen die folgenden Produkte und Komponenten Beispiele dar, die häufig in ähnlichen robotischen Vision-Architekturen vorkommen und Funktionen ausführen können, die mit denen in einem DOBOT Atom Vision-System vergleichbar sind.

Unsere Website bietet viele der unten aufgeführten Modelle der Visionselektronik, einschließlich Bildsensoren, KI-Visionsprozessoren, Schnittstellen-ICs und Ethernet-PHYs. Sie können uns für Preise, Verfügbarkeit und kompatible Alternativen für Prototypen oder Produktionsanforderungen kontaktieren.

Beispielprodukte und -komponenten der Visionselektronik

Visionsfunktion	Beispielprodukt	Hersteller	Hauptrolle
RGB-Kamerasensor	Sony IMX415	Sony Semiconductor Solutions	Erfasst hochauflösende Bilddaten für die Objekterkennung und visuelle Wahrnehmung
	Sony IMX577	Sony Semiconductor Solutions	Hochwertige Bildaufnahme für robotische Visionsysteme
Global Shutter-Kamerasensor	AR0234CS	onsemi	Bewegungsfreundliche Bildaufnahme mit reduzierter Bewegungsversetzung
Tiefensensor (ToF)	VL53L5CX	STMicroelectronics	Abstandsmessung und Tiefenkartenerstellung
RGB-D-Kamera	Intel RealSense D455	Intel	Gleichzeitige Farbbilderfassung und Tiefensensierung
Vision SoC / ISP	i.MX 8M Plus	NXP Semiconductors	Bildsignalverarbeitung, eingebettete Vision und KI-Beschleunigung
	CV1800B	CVITEK	Kamera Verarbeitung und eingebettete Visionsanwendungen
Kamera-Schnittstellencontroller	RP1	Raspberry Pi	CSI-2-Kameraschnittstelle und Bilddatenverarbeitung
Mikrocontroller	STM32H743ZIT6 STM32H743ZIT6 STMicroelectronics IC MCU 32BIT 2MB FLASH 144LQFP In Stock: 5338 pcs	STMicroelectronics	Kamerasteuerung, Sensorsynchronisation und Systemkoordination
KI-Visionsprozessor	Jetson Orin NX 16GB	NVIDIA	Echtzeit-KI-Schlussfolgerungen, Objekterkennung und Szenenverständnis
	Jetson Xavier NX	NVIDIA	Eingebettete KI-Vision und Multi-Kamera-Verarbeitung
	RZ/V2H	Renesas	KI-basierte Bildverarbeitung mit integrierter DRP-AI-Beschleuniger
KI-Beschleuniger	Hailo-8	Hailo	Energieeffiziente Edge-KI-Inferenz für Vision-Workloads
	Myriad X MA2485	Intel	Beschleunigung der Computer Vision und Verarbeitung neuronaler Netzwerke
	Coral Edge TPU	Google	Edge-KI-Beschleunigung für Objekt- und Gestenerkennung
USB 3.1 Schnittstellencontroller	CYUSB3014-BZXI (EZ-USB FX3)	Infineon Technologies	Hochgeschwindigkeitsbildübertragung zwischen Kameras und Prozessoren
Ethernet PHY	KSZ9031RNX KSZ9031RNX N/A MICRCOHIP QFN48 In Stock: 113 pcs	Microchip Technology	Gigabit-Ethernet-Kommunikation für Visionsysteme
GMSL Serializer	MAX9295AFTN/V+	Analog Devices	Übertragung von Kameravideodaten über lange Distanzen
FPD-Link III Deserializer	DS90UB954-Q1 DS90UB954-Q1 TEXAS INSTRUMENTS 583 In Stock: 32550 pcs	Texas Instruments	Hochgeschwindigkeitsempfang und Verarbeitung von Kameradaten
Wireless Communication Controller	ESP32 ESP32 ESP In Stock: 23322 pcs	Espressif Systems	Drahtloser Datenaustausch, Fernüberwachung und Sensornetzwerke
GMSL Deserializer	MAX9296A	Analog Devices	Empfängt serialisierte Kameravideodaten von GMSL-Verbindungen
FPD-Link III Serializer	DS90UB953-Q1 DS90UB953-Q1 TEXAS INSTRUMENTS 583 In Stock: 32450 pcs	Texas Instruments	Überträgt hochgeschwindigkeits Kamerasensordaten über FPD-Link III
Tiefensensor (ToF)	VL53L1X VL53L1X ST 1141 In Stock: 16437 pcs	STMicroelectronics	Langstrecken-ToF-Distanzmessung zur Objekterkennung und Kollisionsbewusstsein
LiDAR-Modul	TFMini-S	Benewake	Kompakte LiDAR-Distanzmessung zur Hinderniserkennung und Unterstützung der Roboternavigation
2D LiDAR-Modul	RPLIDAR A1 / A2	Slamtec	Flächendeckende Scans, Kartierung und Hinderniserkennung für mobile Robotplattformen
Embedded Vision SoC / AI-Prozessor	RK3588 RK3588 ROCKCH 867 In Stock: 729 pcs	Rockchip	NPU-basierte eingebettete Bildverarbeitung für kostensensible Robotervisionsplattformen

Die oben aufgeführten IC-Modelle sind repräsentative Beispiele, die häufig in der Maschinenvision, embedded Vision und Robotikanwendungen verwendet werden. Wenn Sie eine umfassendere Erklärung der Visionselektronik in humanoiden Robotern wünschen, einschließlich Kamerasensoren, AI-Prozessoren, Tiefenmessung und Vision-to-Action-Steuerung, lesen Sie unseren vollständigen Leitfaden zu DOBOT Atom und humanoiden Roboter Elektronik.
