TDA2822 -Verstärker: Funktionen, Pinout und Anwendungen

Der TDA2822 TDA2822 STMicroelectronics IC AMP AB MONO/STEREO 16POWERDIP In Stock: 18725 pcs ist ein vielseitiges Audio -IC, das für Doppelverstärker, Effizienz und geringem Stromverbrauch bekannt ist und es für tragbare Geräte wie Radios und Multimedia -Lautsprecher am besten ist.Das einfache, kostengünstige Design passt zu verschiedenen Anwendungen und bietet Zuverlässigkeit und Anpassungsfähigkeit.Erforschen Sie seine Funktionen und verwenden Sie, um zu sehen, wie es moderne Audiosysteme verbessert.

Katalog

Überblick über TDA2822

Der TDA2822 TDA2822 STMicroelectronics IC AMP AB MONO/STEREO 16POWERDIP In Stock: 18725 pcs ist ein Dual-Audio-Verstärker-integrierter Schaltkreis, der in ein ordentliches 16-poligen Layout eingeschlossen ist und in tragbaren Audio-Geräten wie Radios und Multimedia-Lautsprechern die vorherrschende Verwendung feststellt.Seine breite Einführung entspringt von seiner Unkomplizierbarkeit, soliden Klangqualität und Flexibilität in Stereo- und Brückenverstärkerkonfigurationen.Eine solche Vielseitigkeit wird durch seine Fähigkeit, über eine weite Spannungsspanne von 3 V und 15 V zu arbeiten, betont, was unterschiedliche Anwendungsmöglichkeiten bietet.Angesichts der Kompetenz des TDA2822, über eine Vielzahl von Spannungsniveaus zu arbeiten, findet es den Nutzen in unterschiedlichen Betriebsszenarien und Stromquellen.Diese Flexibilität sorgt für eine konsistente Leistung in Geräten mit diesem IC, unabhängig davon, ob sie batteriebetrieben oder an die Netzstrom angeschlossen sind.Diese Anpassungsfähigkeit schuldet ihren elektrischen Attributen und einem widerstandsfähigen Design viel zu, das die Anfälligkeit für Spannungsverschiebungen minimiert.

Der TDA2822 wird in eine Vielzahl von Audiosystemen eingewebt und zeigt seine Stärken durch die erstklassige Schallqualitätsbereitstellung.Sein nachdenkliches Design bietet Ihnen den Spielraum für Feststimmen für Stereo- und Überbrückungsmodi und optimiert die Audioausgabe für unterschiedliche Anwendungsfälle.Diese Dichotomie spiegelt ein tiefes Verständnis des akustischen Designs wider, bei dem Versuche häufig zeigen, dass optimale Ergebnisse bei sorgfältiger Stimmung abhängt, um den spezifischen Anforderungen der Aufgabe zu entsprechen.

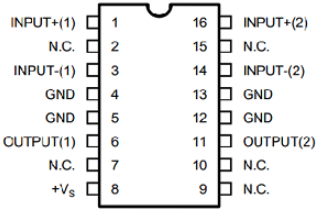

TDA2822 -Konfiguration

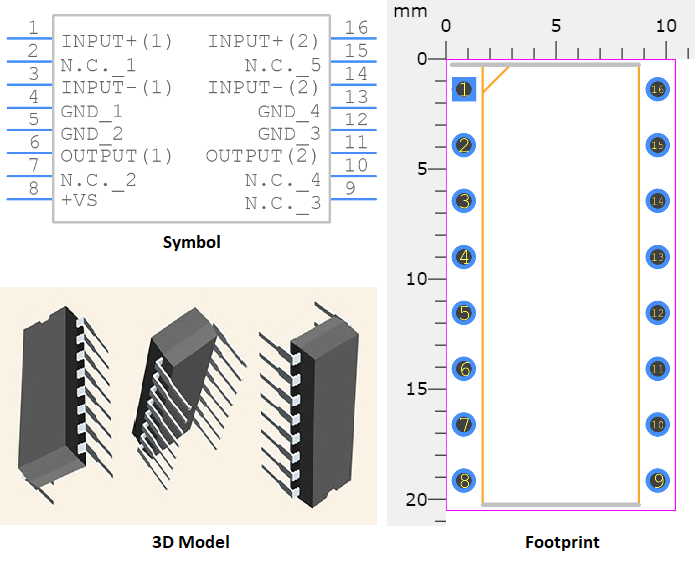

TDA2822 CAD -Modell

TDA2822 -Attribute

Technische Spezifikationen

Technische Spezifikationen, Merkmale, Parameter und Komponenten der STMICROELECTRONICS TDA2822 TDA2822 STMicroelectronics IC AMP AB MONO/STEREO 16POWERDIP In Stock: 18725 pcs :

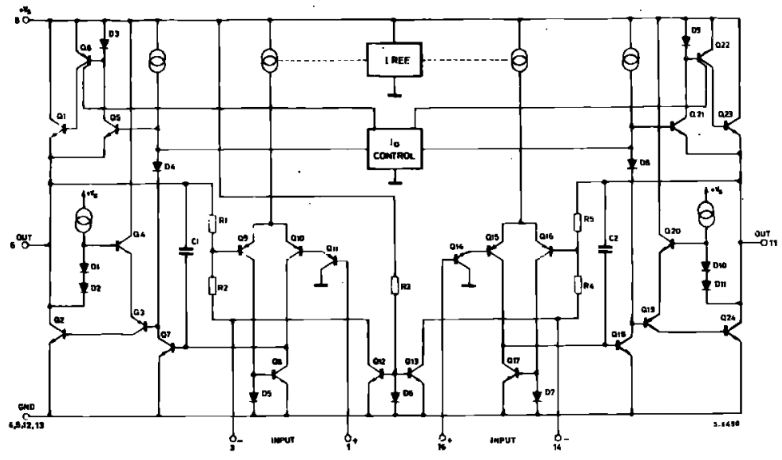

Schematische Diagramm von TDA2822

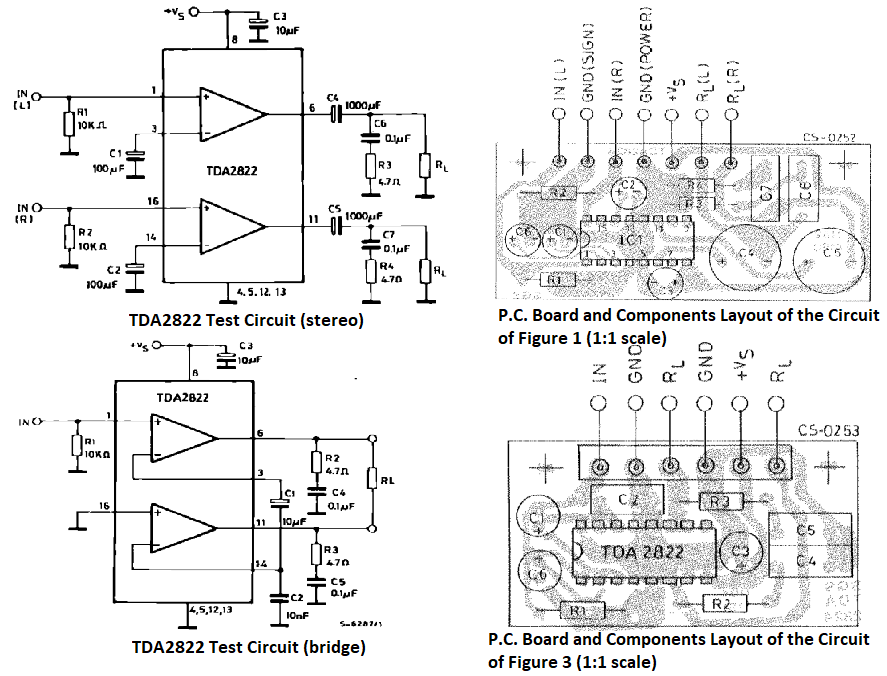

Schaltungsanwendungen von TDA2822

Alternativen für TDA2822

Teil Nummer	Beschreibung	Hersteller
CXA1622p	Audio Verstärker, 0,45W, 2 Kanal (s), 1 Func, Bipolar, PDIP16, Kunststoff, Dip-16	Sony Halbleiter
TDA8542	Audio Verstärker, 2 Func, Bipolar, PDIP16	Philips Halbleiter
TPA313D2PWPR	10-W Stereo, 18,5-W-Mono, 3,5 bis 14.4-V, Analogeingangsklassen-D-Audioverstärker mit Ausgang kostenlos 28 -HTSSOP -40 bis 85	Texas Instrumente
TDA2824	1.7W, 2 Kanal, Audioverstärker, PDIP16, Power, DIP-16	Stmicroelektronik
TEA2025B TEA2025B STMicroelectronics IC AMP AB MONO/STEREO 16POWERDIP In Stock: 21633 pcs	2.8W, 2 Kanal, Audioverstärker, PDIP16, ROHS-konform, DIP-16	Stmicroelektronik
TEA2025 TEA2025 ST TEA2025 UTC SOP20 In Stock: 338727 pcs	Audio Verstärker, 2 Func, Bipolar, PDSO20	Unisonisch Technologies Co Ltd
BA534	Audio Verstärker, 2,8W, 1 Kanal (s), 1 Func, Bipolar, PSFM10, HSIP-10	Rohm Halbleiter
TDA7266 TDA7266 STMicroelectronics IC AMP AB STEREO 7W 15MULTIWATT In Stock: 35300 pcs	2W, 2 Kanal, Audioverstärker, PDIP16, Power, DIP-16	Stmicroelektronik
TDA8547	Audio Verstärker, 2 Func, Bipolar, PDIP16	Philips Halbleiter
CXA1634p	Audio Verstärker, 0,03W, 2 Kanal (s), 1 Func, Bipolar, PDIP16, 0,300 Zoll, Kunststoff, Dip-16	Sony Halbleiter

Anwendungen von TDA2822

AM- und FM -Radioverstärker

Wird verwendet, um die Audioausgabe in tragbaren und Tabletop -Funksystemen zu verbessern.

Tragbare Musikspieler

Am besten für kompakte, batteriebetriebene Geräte aufgrund des geringen Stromverbrauchs.

Audioverstärker mit geringer Leistung

Verstärkt den Ton in Anwendungen mit begrenzter Stromversorgung effizient.

Wien Bridge Oszillator

Unterstützt die Signalerzeugung in Oszillatorschaltungen für Audiotests und -analyse.

Machtverstärker

Bietet eine zuverlässige Verstärkung für kleine Audiosysteme.

Audio -Booster

Verbessert Klarheit und Ausgabe in Multimedia- und Lautsprechersystemen.

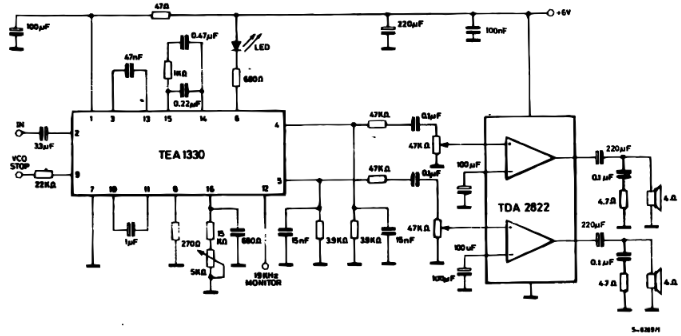

TDA2822 Anwendungsschaltung

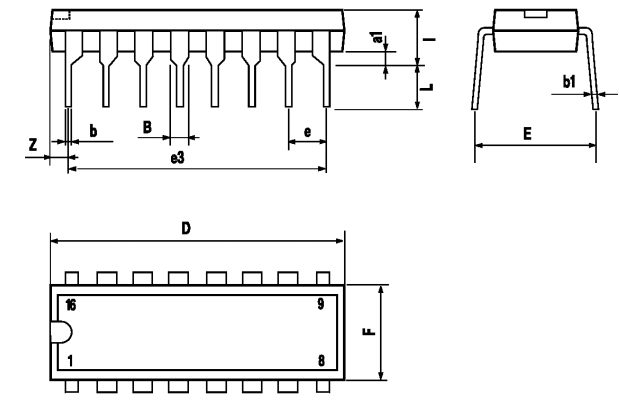

TDA2822 Packungsabmessungen

Herstellerinformationen

STMICROELECTRONICS ist ein weltweit anerkanntes unabhängiges Halbleiterunternehmen, das für seine Führung bei der Entwicklung und Bereitstellung kreativer Halbleiterlösungen für verschiedene Mikroelektronikanwendungen bekannt ist.Mit einer einzigartigen Mischung aus Fachwissen in Silizium- und Systemdesign, robusten Fertigungsfähigkeiten, einem IP-Portfolio (Intellektuellen Eigentum) und strategischen Partnerschaften ist das Unternehmen ein Pionier in der System-on-Chip-Technologie (SOC).Die hochmodernen Produkte von STMICROELECTRONICS spielen eine grundlegende Rolle bei der Förderung moderner Konvergenztrends und der Überbrückung mehrerer Branchen und Technologien.

Datenblatt PDF

TDA2822 Datenblätter:

TEA2025B Datenblätter:

TEA2025 Datenblätter:

Häufig gestellte Fragen [FAQ]

1. Was ist der Zweck des TDA2822?

Der TDA2822 ist ein operativer Verstärker (Operationsverstärker) für Anwendungen mit geringer Leistung wie Stereoverstärker.Es wird üblicherweise in tragbaren Audiogeräten, Vorverstärker, Kopfhörerverstärkern, Mini -Radios und Hörgeräten verwendet.

2. Wie ist der TDA2822 mit dem LM386 verglichen?

Die TDA2822 unterstützt bis zu 15 V Versorgungsspannung und kann zu Brücken gekoppelt werden, um seine Ausgangsleistung zu vervierfachen, wodurch es vielseitiger ist.Es wird als doppelte Version des LM386 angesehen, das ein ähnliches DIP-8-Gehäuse teilt.Beide sind für Anwendungen mit niedriger Spannung und geringer Leistung optimiert, die häufig von Batterien betrieben werden.
