Ein kapazitiver Spannungswandler (CVT) wird in Hochspannungssystemen zur sicheren Messung und Verwaltung der Spannung eingesetzt.In diesem Artikel wird erklärt, was ein CVT ist, wie es funktioniert und wie es im Vergleich zu einem Potenzialtransformator (PT) abschneidet.Außerdem werden CVT-Typen, Genauigkeit, Einschränkungen, häufige Fehler wie Transienten und Ferroresonanz sowie ihre Hauptanwendungen in Umspannwerken und Übertragungssystemen behandelt.
Katalog

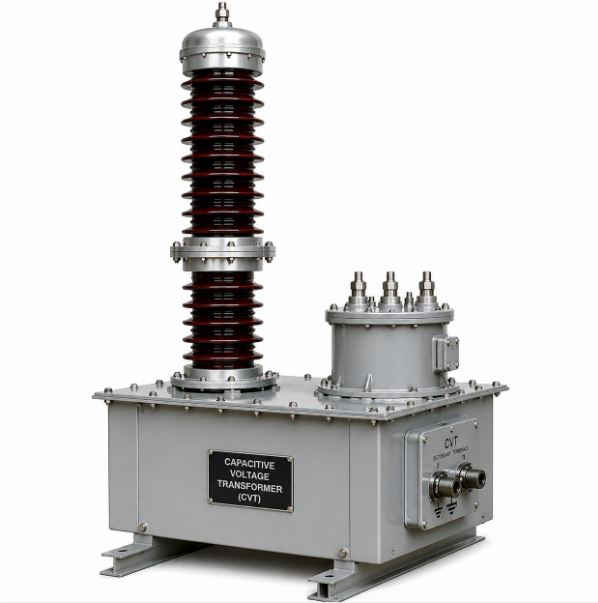

Abbildung 1: Kapazitiver Spannungswandler (CVT)
Ein kapazitiver Spannungswandler (CVT) ist eine Art Spannungswandler, der zur Messung von Hochspannung verwendet wird, indem er sie in einen niedrigeren, sicheren und nutzbaren Wert umwandelt.In Übertragungssystemen mit sehr hohen Spannungspegeln (z. B. 132 kV und mehr) ist eine direkte Messung nicht praktikabel, daher bietet ein CVT eine sichere Möglichkeit zur Spannungsüberwachung.
Ein CVT verbindet Hochspannungsleitungen mit Überwachungs- und Schutzgeräten und liefert die für die Messung und Systemsteuerung erforderlichen Spannungssignale.Im Vergleich zu einem Potenzialtransformator (PT) ist er kostengünstiger und praktischer für Hochspannungsanwendungen, weshalb er in modernen Energiesystemen weit verbreitet ist.
Ein kapazitiver Spannungstransformator (CVT) reduziert die hohe Übertragungsspannung mithilfe von zwei Hauptstufen: einem kapazitiven Spannungsteiler und einem internen Transformator.Der Prozess beginnt, wenn Hochspannung in die Kondensatoren gelangt, die sie in ein niedrigeres, mittleres Niveau aufteilen.
Dieser kapazitive Teiler verwendet zwei Kondensatoren (C₁ und C₂), um die Spannung aufzuteilen, wobei der Ausgang über den unteren Kondensator erfolgt.Die Beziehung ist:
Die reduzierte Spannung wird dann an einen Transformator weitergeleitet, der sie weiter auf einen Standardausgang (z. B. 110 V oder 120 V) für Mess- und Schutzsysteme heruntertransformiert.Unter normalen Bedingungen arbeiten CVTs zuverlässig, allerdings kann ihre Reaktion bei Fehlern oder Schaltereignissen variieren.

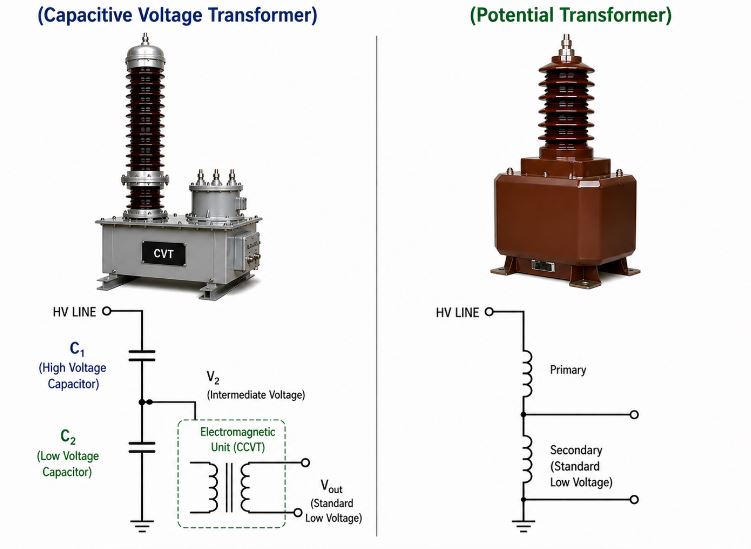

Abbildung 2: CVT vs. PT (Potentialtransformator)
Parameter
|
Kapazitiv
Spannungswandler (CVT)
|
Potenzial
Transformator (PT)
|
Definition
|
Verwendungsmöglichkeiten
kapazitiver Teiler + Transformator zur Spannungsreduzierung
|
Verwendungsmöglichkeiten
elektromagnetische Induktion zur Spannungsreduzierung
|
Beste Spannung
Reichweite
|
Hochspannung
Systeme (typischerweise ≥132 kV)
|
Niedrig bis mittel
Spannungssysteme
|
Kosten zu hoch
Spannung
|
Mehr
kostengünstig
|
Teuer fällig
entsprechend den Isolationsanforderungen
|
Größe und
Gewicht
|
Kompakter
und leichter
|
Größer und
schwerer
|
Genauigkeit
(Steady-State)
|
Mäßig
|
Hoch
|
Vorübergehend
Antwort
|
Langsamer, vielleicht
von Störungen betroffen sein
|
Schnell und
stabil
|
Häufigkeit
Empfindlichkeit
|
Höher
|
Niedriger
|
Schutz
Systemnutzung
|
Begrenzt in
schnelle Schutzszenarien
|
Ideal für
Schutzrelais
|

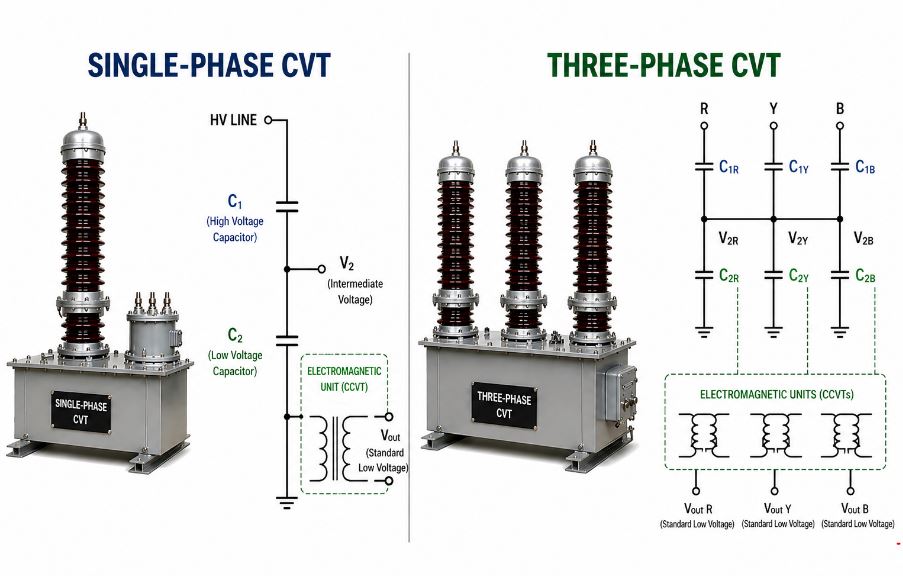

Abbildung 3: Einphasiges vs. dreiphasiges CVT
Parameter
|
Einphasig
CVT
|
Dreiphasig
CVT
|
Konfiguration
|
Eine Einheit pro
Phase (R, Y, B)
|
Eine Einheit für
alle drei Phasen
|
Installation
|
Erfordert
drei separate Einheiten
|
Single
kompakte Einheit
|
Flexibilität
|
Hoch (jeweils
Phase ist unabhängig)
|
Niedriger (alle
Phasen kombiniert)
|
Wartung
|
Einfacher
(nur eine Einheit ersetzen)
|
Komplexer
(betrifft die gesamte Einheit)
|
Zuverlässigkeit
|
Höher (Fehler
in einer Phase hat keinen Einfluss auf andere)
|
Niedriger (Fehler
kann sich auf alle Phasen auswirken)
|
Raum
Anforderung
|
Erfordert mehr
Raum
|
Mehr
platzsparend
|
Allgemeiner Gebrauch
|
Hochspannung
Umspannwerke und Übertragungsleitungen
|
Kompakt bzw
spezialisierte Systeme
|
Popularität
|
Am häufigsten
verwendet
|
Seltener
|
Praktisch
Vorteil
|
Besser für
Wartung und Zuverlässigkeit
|
Besser für
kompakte Installationen
|
Die Genauigkeit eines kapazitiven Spannungstransformators (CVT) beschreibt, wie genau sein Ausgang unter normalen Bedingungen mit der tatsächlichen Systemspannung übereinstimmt.In Hochspannungsanwendungen bieten CVTs eine akzeptable Genauigkeit für die Überwachung und den Grundschutz, sind jedoch im Allgemeinen weniger präzise als ein Potenzialtransformator (PT).Dies liegt daran, dass sie aufgrund ihrer Konstruktion empfindlicher auf Systembedingungen reagieren, insbesondere bei Störungen oder im Langzeitbetrieb.
Haupteinschränkungen von CVT:
• Geringere Genauigkeit als PT – nicht ideal für hochpräzise Dosierung
• Empfindlich gegenüber Frequenzänderungen – Die Leistung kann je nach Systemfrequenz variieren
• Begrenzte Leistung unter dynamischen Bedingungen – weniger stabil bei Fehlern oder Schaltvorgängen
• Langfristige Genauigkeitsschwankung – beeinflusst durch Alterung, Temperatur und Isolationszustand
• Auswirkungen auf Schutzsysteme – kann die Genauigkeit und Reaktionszeit des Relais beeinträchtigen
Vorübergehende Fehler
Vorübergehende Fehler treten bei plötzlichen Ereignissen wie Fehlern oder Schaltvorgängen auf, bei denen der CVT-Ausgang nicht sofort reagiert.Stattdessen kann das Spannungssignal Verzögerungen oder Schwankungen aufweisen, bevor es sich stabilisiert, was Auswirkungen auf Schutzrelais haben kann, die auf schnelle und genaue Messungen angewiesen sind.Aus diesem Grund eignen sich CVTs weniger für Anwendungen, die ein schnelles Einschwingverhalten erfordern.
Ferroresonanz
Ferroresonanz ist ein nichtlinearer Zustand, der durch die Wechselwirkung zwischen den induktiven und kapazitiven Komponenten des CVT verursacht wird.Dies kann zu abnormalen Spannungsschwankungen, Überspannungen oder verzerrten Wellenformen führen, die zu falschen Messwerten oder sogar zu Geräteschäden führen können.In Hochspannungssystemen werden geeignete Konstruktions- und Dämpfungsmethoden verwendet, um dieses Risiko zu verringern.
Messdrift
Die Messwertabweichung erfolgt im Laufe der Zeit allmählich, da die internen Komponenten des CVT altern oder durch Umgebungsbedingungen wie Temperatur und Luftfeuchtigkeit beeinflusst werden.Dies führt zu kleinen, aber kontinuierlichen Änderungen der Ausgangsspannung, was die langfristige Messgenauigkeit und die Zuverlässigkeit der Systemüberwachung beeinträchtigen kann.Regelmäßige Tests und Wartung tragen dazu bei, eine gleichbleibende Leistung sicherzustellen.
• Hochspannungs-Umspannwerke – Wird zum Reduzieren der Spannung für Messgeräte, Steuerungssysteme und Überwachungsgeräte verwendet, sodass Bediener die Systembedingungen sicher beobachten können.
• Schutzsysteme – Stellt Spannungssignale an Schutzrelais wie Distanz- und Überspannungsrelais bereit und hilft so, Fehler zu erkennen und Übertragungsleitungen zu schützen.
• Übertragungsleitungen – Wird entlang von Hochspannungsleitungen installiert, um eine kontinuierliche Spannungsmessung und Systemstabilitätsüberwachung zu unterstützen.
• Power Line Carrier Communication (PLCC) – Fungiert als Kopplungsgerät, das die Übertragung von Kommunikationssignalen über Übertragungsleitungen ermöglicht, wodurch der Bedarf an separater Ausrüstung verringert wird.
• Mess- und Überwachungssysteme – Liefert einen standardisierten Spannungsausgang für die Energiemessung und Leistungsverfolgung in Hochspannungssystemen.
• Netzsteuerung und Automatisierung – Unterstützt SCADA- und Steuerungssysteme durch die Bereitstellung genauer Spannungsdaten für Echtzeit-Entscheidungsfindung und Systemmanagement.
Ein kapazitiver Spannungswandler (CVT) ist ein wichtiges Gerät zur Spannungsmessung in Hochspannungssystemen.Es ist kostengünstig und für Übertragungsanwendungen geeignet, weist jedoch Einschränkungen in Bezug auf Genauigkeit und Reaktion bei Störungen auf.Das Verständnis seiner Leistung, Fehler und Anwendungen trägt dazu bei, einen zuverlässigen Betrieb in Umspannwerken und Energiesystemen sicherzustellen.
