Der LMR62421XSD/NOPB ist ein äußerst vielseitiger integrierter Schaltkreis (IC) von Luminary Micro/Texas Instruments, der als positiöver, einstellbarer Boost- und SEPIC-Schaltregler (Single-Ended Primary Inductor Converter) konzipiert ist. Dieses kompakte Power Management Integrated Circuit (PMIC) eignet sich für eine Vielzahl von Anwendungen, die eine effiziente und anpassbare Gleichspannungswandler-Lösung erfordern.
Wichtige Merkmale des LMR62421XSD/NOPB sind sein breiter Eingangsspannungsbereich von 2,7 V bis 5,5 V sowie die Überschaltbare Ausgangsspannung bis zu 24 V. Das Gerät kann eine maximale Ausgangsstromstärke von 2,1 A liefern, was es geeignet macht, verschiedene elektronische Systeme und Komponenten mit Strom zu versorgen. Die Schaltreglertopologie sorgt für eine effiziente Energieumwandlung, mit einer Schaltfrequenz von 1,6 MHz.
Der LMR62421XSD/NOPB ist so gestaltet, dass er gängige Konstruktionsherausforderungen überwindet, unter anderem durch ein kompaktes 6-WSON-Gehäuse (3x3) mit einer freiliegenden Bodenverbindung (exposed pad) für eine verbesserte thermische Verwaltung. Sein breiter Betriebstemperaturbereich von -40°C bis 125°C macht ihn geeignet für den Einsatz unter verschiedensten Umweltbedingungen und erhöht damit seine Vielseitigkeit.
Zu den wichtigsten Vorteilen gehören die einstellbare Ausgangsspannung, hohe Effizienz und die Möglichkeit, sowohl im Boost- als auch im SEPIC-Betrieb zu arbeiten. Diese Vielseitigkeit ermöglicht es Entwicklern, die Stromversorgung optimal auf ihre spezifischen Anforderungen zuzuschneiden, ob es darum geht, eine niedrigere Eingangsspannung zu erhöhen oder eine regulierte Ausgangsspannung in einer SEPIC-Topologie bereitzustellen.
Der LMR62421XSD/NOPB ist kompatibel mit einer breiten Palette elektronischer Geräte und Systeme, einschließlich tragbarer Elektronik, industrieller Ausrüstung und IoT-Anwendungen (Internet der Dinge). Sein kompaktes Design und das Oberflächenmontage-Gehäuse erleichtern die Integration in platzsparende Konstruktionen.
Obwohl der LMR62421XSD/NOPB eine äußerst spezifische Teilenummer ist, könnten auch gleichwertige oder alternative Modelle von Luminary Micro/Texas Instruments oder anderen Herstellern verfügbar sein. Es wird empfohlen, mit dem Hersteller oder einem Vertriebspartner Kontakt aufzunehmen, um potenzielle Alternativen zu überprüfen, die besser auf Ihre spezifischen Designanforderungen abgestimmt sind.
LMR62421XSD/NOPB Schlüssige technische Merkmale
Der LMR62421XSD/NOPB ist ein Boost/SEPIC-Schaltregler-IC mit einstellbarem Ausgangsspannung, der auf Oberflächenmontage ausgelegt ist. Er unterstützt eine Ausgangsspannung von 2,7 V bis 24 V, kann bis zu 2,1 A Strom liefern und arbeitet bei einer Frequenz von 1,6 MHz. Der Regler funktioniert sowohl im Step-up- als auch im Step-down-Modus, um die Eingangsspannung zu erhöhen oder eine stabile Ausgangsspannung bei variierenden Eingangswerten zu gewährleisten. Er ist für Betriebsumgebungen zwischen -40°C und 125°C ausgelegt und bietet hohe Zuverlässigkeit unter verschiedensten Bedingungen.
LMR62421XSD/NOPB Verpackungsgröße

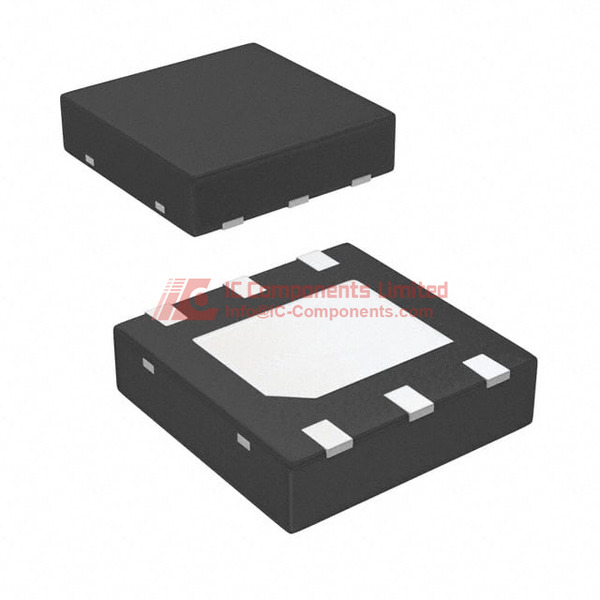

Verpackung im 6-WDFN-Gehäuse mit freiliegender Bodenplatte im WSON6-Format, Digi-Reel-Verpackung. Das Bauteil ist gemäß Feuchtigkeitsempfindlichkeitsstufe (MSL) 1 klassifiziert, was unbegrenzte Haltbarkeit bei Feuchtigkeitsexposition bedeutet.
LMR62421XSD/NOPB Anwendung
Entwickelt für Anwendungen, die eine geregelte Ausgangsspannung mit Eingangsspannungen von 2,7 V bis 5,5 V erfordern, wie batteriebetriebene Geräte, tragbare Mediaplayer und andere mobile Elektronikprodukte.
LMR62421XSD/NOPB Merkmale
Der LMR62421XSD/NOPB gehört zur SIMPLE SWITCHER-Serie von Luminary Micro / Texas Instruments. Er bietet eine einstellbare Ausgangsspannung zwischen 2,7 V und 24 V bei einer maximalen Stromaufnahme von 2,1 A. Mit einer Betriebsfrequenz von 1,6 MHz kann er als Step-up- oder kombinierter Step-up/Step-down-Regler konfiguriert werden, um die Eingangsspannung zu erhöhen oder eine stabile Ausgangsspannung bei wechselnden Eingangsbedingungen zu sichern. Der Regler arbeitet zuverlässig in einem Temperaturbereich von -40°C bis 125°C.
LMR62421XSD/NOPB Qualitäts- und Sicherheitsmerkmale
Der LMR62421XSD/NOPB entspricht RoHS-Richtlinien, ist bleifrei und RoHS-konform. Mit einer Feuchtigkeits-empfindlichkeitsstufe von 1 ist er sehr widerstandsfähig gegen Feuchtigkeit, was eine hohe Zuverlässigkeit und lange Lebensdauer in feuchten Umgebungen gewährleistet. Zudem ist das Bauteil für den Einsatz unter extremen Temperaturen geeignet, um eine optimale Leistung sicherzustellen.
LMR62421XSD/NOPB Kompatibilität
Dieses Bauteil ist in einem 6-WDFN-Gehäuse mit freiliegender Bodenplatte im WSON6-Format untergebracht, was eine effiziente Wärmeableitung ermöglicht. Es ist ideal für Oberflächenmontageverfahren und erleichtert die Integration in vielfältige Schaltungsdesigns.
LMR62421XSD/NOPB Datenblatt PDF
Das detaillierte und aktuelle Datenblatt des LMR62421XSD/NOPB kann auf unserer Webseite heruntergeladen werden. Wir empfehlen, dieses zuverlässige Dokument zu konsultieren, um eine korrekte Anwendung und optimale Nutzung des Produkts sicherzustellen.
Qualitätsvertrieb
IC-Components ist ein Premium-Distributor von Produkten von Luminary Micro / Texas Instruments, einschließlich des LMR62421XSD/NOPB. Wir empfehlen, ein Angebot über unsere Webseite einzuholen, um die besten Konditionen zu erhalten und eine zuverlässige Versorgung mit hochwertigen Komponenten zu gewährleisten, die auf Ihre Projektanforderungen abgestimmt sind.
