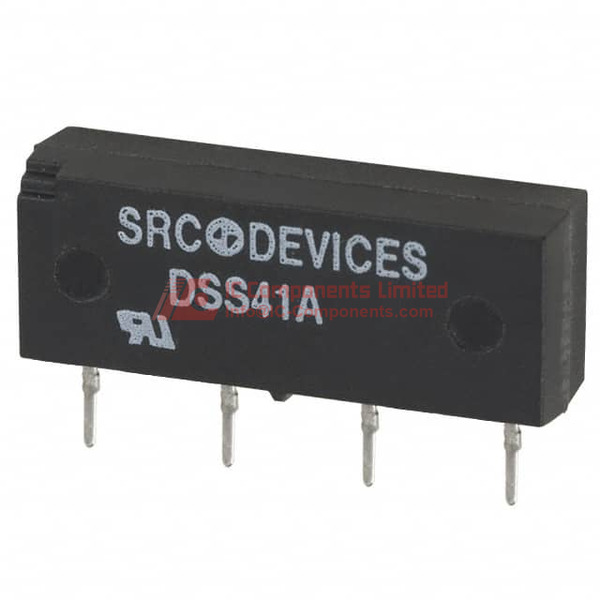

Der DSS41A24 ist ein Hochleistungs-Reedrelais, hergestellt von Coto Technology, das für präzise Schaltanwendungen in verschiedenen elektronischen Systemen konzipiert ist. Dieser kompakte Durchsteck-Transformator bietet außergewöhnliche Zuverlässigkeit und Vielseitigkeit bei der Signal- und Leistungssteuerung.
Das Relais verfügt über eine Einfach-Pol, Einfach-Schalt - Normally Open (SPST-NO) Kontaktkonfiguration und kann bis zu 500 mA bei 200 VAC/VDC schalten, was es für unterschiedlichste elektrische und elektronische Schaltungsanforderungen geeignet macht. Sein robustes Design unterstützt den Betrieb in einem weiten Temperaturbereich von -40 °C bis 85 °C und sorgt so für stabile Leistung unter anspruchsvollen Umweltbedingungen.
Angetrieben von einer 24 V Gleichspannung (DC) Spule mit einem geringen Stromverbrauch von 12 mA zeigt das Relais effiziente elektrische Eigenschaften. Es bietet schnelles Schaltverhalten mit Betätigungs- und Rückzugszeiten von nur 0,5 Millisekunden, was es ideal für Hochgeschwindigkeits-Signalübertragung und Schaltanwendungen macht. Das Gerät benötigt mindestens 17,5 V DC zum Betrieb und eine Dropout-Spannung von 2,5 V DC, was eine präzise Steuerung und vorhersagbares Schaltverhalten gewährleistet.
Die PC-Pin-Anschlussart und das Durchsteck-Design erleichtern die Integration auf Leiterplatten, was die Installationsflexibilität erhöht. Das nicht verriegelnde Spulen-Design sorgt für zuverlässige und wiederholbare Schaltvorgänge. Zudem entspricht das Bauteil RoHS-Richtlinien und erfüllt moderne Umwelt- und Sicherheitsstandards.
Mögliche Anwendungsbereiche umfassen Telekommunikation, industrielle Steuerungssysteme, Automotive-Elektronik, Messtechnik sowie Signalverarbeitungsschaltungen, bei denen kompakte und zuverlässige Schalttechnik erforderlich ist.
Während in den Spezifikationen keine spezifischen Äquivalenzmodelle genannt werden, enthält die DSS4-Serie von Coto Technology vermutlich ähnliche Varianten mit vergleichbaren elektrischen und mechanischen Eigenschaften.
Dieses Reedrelais stellt eine kompakte, effiziente und zuverlässige Schaltlösung für Ingenieure und Entwickler dar, die hochwertige elektrische Komponenten mit robusten Betriebsparametern suchen.
DSS41A24 Schlüssige technische Merkmale
Der DSS41A24 ist ein elektromagnetischer Relais, das sich durch eine Spulenspannung von 24 VDC auszeichnet. Es hat eine maximale Schaltspannung von 200 VAC und 200 VDC, eine Spulenwiderstand von 2 kOhm und eine schnelle Schaltzeit von 0,5 Millisekunden. Das Relais ist für einen Betriebstemperaturbereich von -40 °C bis 85 °C ausgelegt und bietet eine zuverlässige Leistung in anspruchsvollen Umgebungen.
DSS41A24 Verpackungsgröße
Das DSS41A24 wird in einer Rohrverpackung geliefert, die eine einfache Handhabung und Lagerung ermöglicht. Die Verpackungsgröße ist kompatibel mit Standard-Transport- und Lagerungsanforderungen, sodass eine sichere und platzsparende Versandlösung gewährleistet ist.
DSS41A24 Anwendung
Dieses Relais wird hauptsächlich in Schaltanwendungen innerhalb von Audio-Transformatoren eingesetzt, bei denen präzise und zuverlässige Schaltfähigkeiten erforderlich sind. Es ist ideal für den Einsatz in professionellen Audioanlagen, Signalwandlern und Verstärkersteuerungen.
DSS41A24 Merkmale
Das DSS41A24 ist ein Einpol-Relais mit SPST (EinPol-Schnappkontakt) mit einer Coil-Spannung von 24 VDC. Es bietet eine kompakte Durchsteckmontage, geringe Leistungsaufnahme dank des Widerstands von 2 kOhm, sowie schnelle Schalt- und Entlastungszeiten. Sein robustes Design ermöglicht den Einsatz auch unter extremen Bedingungen.
DSS41A24 Qualitäts- und Sicherheitsmerkmale
Das Relais DSS41A24 entspricht RoHS-Richtlinien und gewährleistet somit Umwelt- und Sicherheitsstandards. Die Vergussklasse 7 schützt das Bauteil vor Umwelteinflüssen, erhöht die Zuverlässigkeit und verlängert die Lebensdauer des Produkts.
DSS41A24 Kompatibilität
Das DSS41A24 wurde für eine einfache Integration auf Leiterplatten mit Standard-Lochraster ausgelegt. Es ist mit gängigen Durchsteckmontagetechniken kompatibel, was eine unkomplizierte Einbindung in verschiedenste Audio-Transformator-Anwendungen ermöglicht.
DSS41A24 Datenblatt PDF
Für detaillierte technische Spezifikationen und umfassende Informationen laden Sie bitte das offizielle Datenblatt des DSS41A24 von unserer Webseite herunter. Wir empfehlen, die Daten genau zu prüfen, um die Kompatibilität mit Ihren Anforderungen sicherzustellen.
